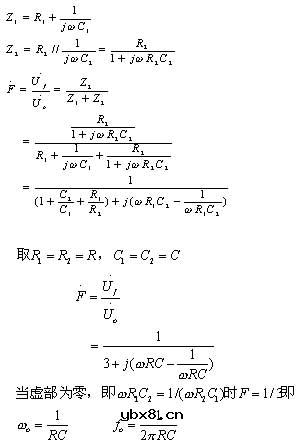

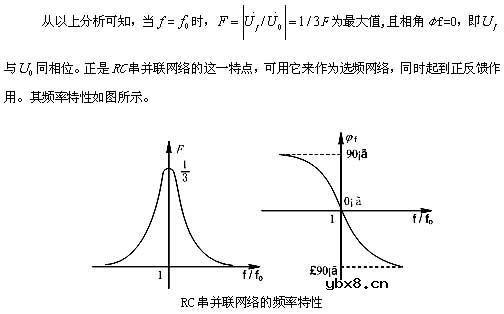

1.RC串并联网络的频率特性

RC串并联电路如图（a）所示，在信号频率很低时，可等效成图（b）电路。在低频等效电路中，Z1=-jXc1?，Z2=R2。低频时，由于Xc1>>R2，

所以

。

在信号频率很高时，其等效电路如图6.4（c）所示。在高频等效电路中，Z1=R1，Z2=-jXc2?。高频时，由于R1>>Xc2，所以

2. RC桥式振荡电路分析

RC桥式振荡电路如下所示。根据自激振荡的条件，φ=φa+Φf=2πn，其中RC串并联网络作为反馈电路，当f=fo时，φf=0°，所以放大器的相移应为φa=0°，即可用一个同相输入的运算放大器组成。又因为当f=fo时，F=1/3，所以放大电路的放大倍数A≥3。起振时A>3，起振后若只依靠晶体管的非线性来稳幅，波形顶部容易失真。为了改善输出波形，通常引入负反馈电路。其振荡频率由RC串并联网络决定，fo=1/(2πRC)。图6.6（b）为RC桥式振荡电路的桥式画法。RC串并联网络及负反馈电路中的Rf、R′1正好构成电桥四臂，这就是桥式振荡器名称的由来。?
