三点式振荡电路组成法则（相位条件）

三点式振荡器是指LC回路的三个端点与晶体管的三个电极分别连接而组成的一种振荡器。 三点式振荡器电路用电容耦合或自耦变压器耦合代替互感耦合, 可以克服互感耦合振荡器振荡频率低的缺点, 是一种广泛应用的振荡电路, 其工作频率可达到几百兆赫。

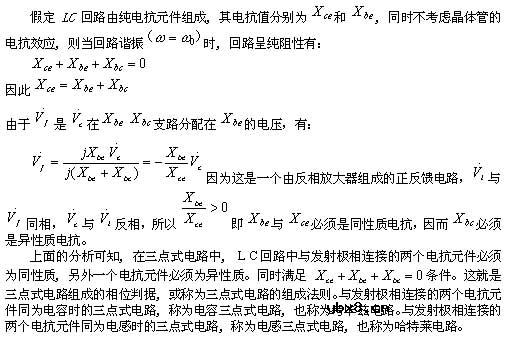

上图是三点式振荡器的原理图。 先分析在满足正反馈相位条件时LC回路中三个电抗元件应具有的性质。 ?

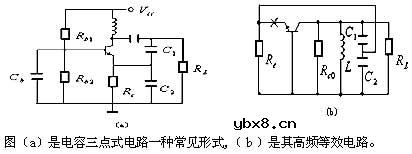

电容三点式电路（又称考毕兹电路,Coplitts）

图中

是回路电容, Ｌ是回路电感,

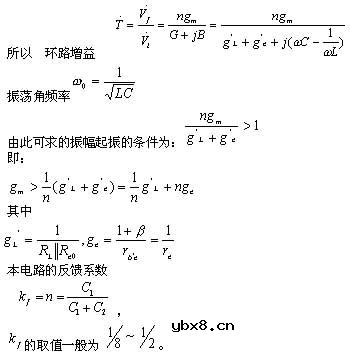

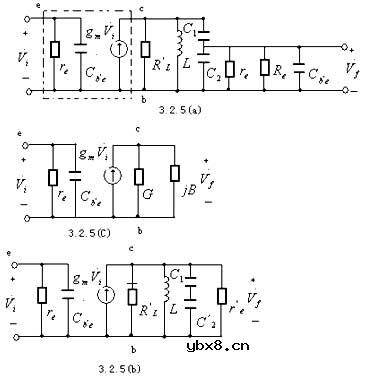

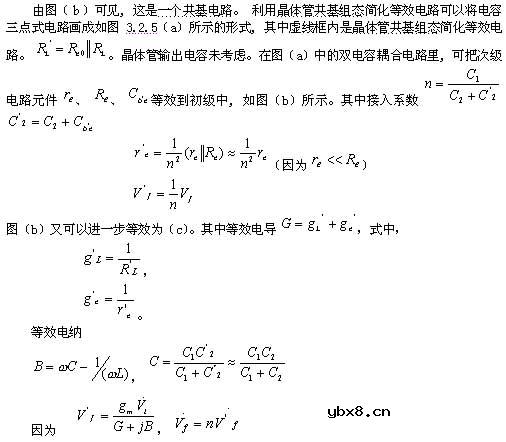

分别是高频旁路电容和耦合电容。一般来说, 旁路电容和耦合电容的电容值至少要比回路电容值大一个数量级以上。 有些电路里还接有高频扼流圈, 其作用是为直流提供通路而又不影响谐振回路工作特性。对于高频振荡信号, 旁路电容和耦合电容可近似为短路, 高频扼流圈可近似为开路。由于电容三点式电路已满足反馈振荡器的相位条件, 只要再满足振幅起振条件就可以正常工作。因为晶体管放大器的增益随输入信号振幅变化的特性与振荡的三个振幅条件一致, 所以只要能起振, 必定满足平衡和稳定条件。

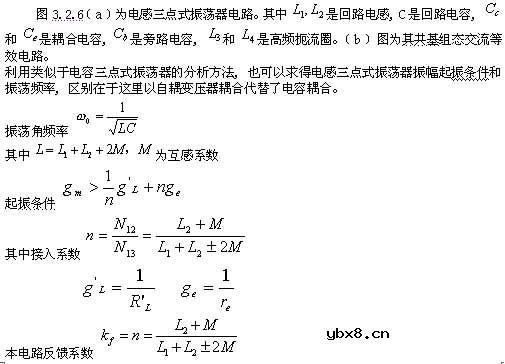

电感三点式电路（又称哈特莱电路，Hartley）

三点式电路的特点：

电容三点式：反馈电压中高次谐波分量很小，因而输出波形好，接近正弦波。反馈系数因与回路电容有关，如果用该变回路的方法来调整震荡频率，必将改变反馈系数，从而影响起震。

电感三点式：便于用改变电容的方法来调整震荡频率，而不会影响反馈系数，但是反馈电压中高次谐波分量比较多，输出波形差。
