机械手视觉系统外围电路设计攻略 —电路图天天读（79）

　　机械手的三块控制器的控制芯片都为2407DSP，虽然三块控制器实现的功能不同，但在硬件电路设计时按照DSP 管脚的功能，设计外围电路如下：

　　PWM 管脚：DSP 的每个事件管理器都有与比较单元相关的PWM 电路，能够产生六路带可编程死区和输出极性的PWM 输出，但是都是成对输出的，对于本控制器需要的独立的输出，每个事件管理器只有3 路，一个DSP 有两个事件管理器，可以独立的输出6 路PWM 波。液压控制器需要6 路PWM 波驱动电业比例阀，而伺服电机控制器需要4 路0-5V 的加速器信号调节电机转速，在设计电路时将这两种电路设计在一起，并制成印刷电路板，焊板时按每板的功能焊接即可，液压控制器需要输出PWM 波形，芯片用LM393 做比较器，此时电阻R19 和电容C71 不焊即可，但要有R21 上拉电阻，R17 和R18 将2 脚电压分在1.7V 左右比较合适。伺服控制器需要输出0-5V 电压芯片用LM2904 做运放用，焊电阻R19 和电容C17不用MOS 管、R21 和外接电源，也不用焊R17，直接将DSP 输出0-3.3V 电压放大到0-5V 输出。PWM/电压输出电路图见图：

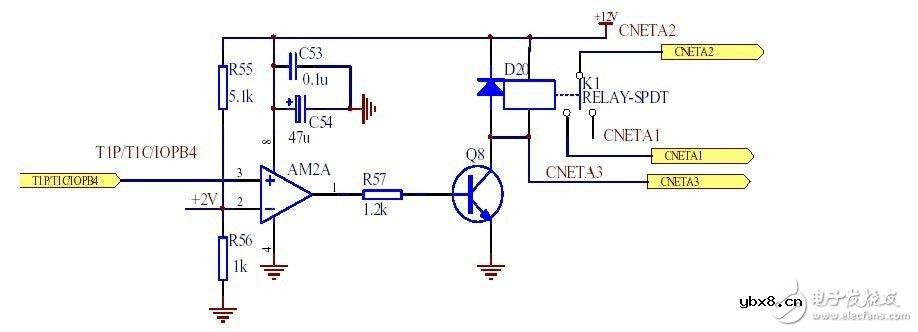

　　IO 口：DSP 的数字I/O 口模块具有控制专用I/O 和复用引脚的功能，可以输出输入高低电平信号，根据其功能将其设计成开关量输出，输入，并用其控制继电器，作为控的开关。开关量输入只要用电阻分压即可，开关量输出使用光耦隔离，本设计用的光耦PC817，比较适合DSP 使用。当DSP 输出高电平时继电器吸合，CNETA1 和CNETA2 两脚导通继电器电路图见图：

　　图2 继电器电路图
