解读MSP430F2274单片机设计的倒车雷达系统电路

　　随着人们对汽车辅助驾驶系统智能化要求的提高和汽车电子系统的网络化发展，新型的倒车雷达应能够连续测距并显示障碍物距离，并具有通信功能，能够把数据发送到汽车总线上去。以往的倒车雷达设计使用的元器件较多，功能也较简单。本文介绍的基于新型高性能超低功耗单片机MSP430F2274的倒车雷达可以弥补以往产品的不足。

　　系统采用超声波测距原理。超声波测距仪器一般由发射器、接收器和信号处理器三部分组成。工作时，超声波发射器发出超声波脉冲，超声波接收器接收遇到障碍物反射回来的反射波，准确测量超声波从发射到遇到障碍物反射返回的时间，根据超声波的传播速度，可以计算出障碍物距离。作为一种非接触式的检测方式，超声波具有空气传播衰减小、反射能力和穿透性强的特点。超声波测距具有在近距离范围内有不受光线和雨雪雾的影响、结构简单、制作方便和成本低等优点。高性能的单片机结合超声波测距，可以实现功能强大、使用方便的倒车雷达。TI 公司的16位单片机MSP430F2274功耗极低，片上资源丰富，同时利用JTAG 接口技术，可以对片上闪存方便的编程，便于软件的升级，非常适合作为倒车雷达系统的微控制器。

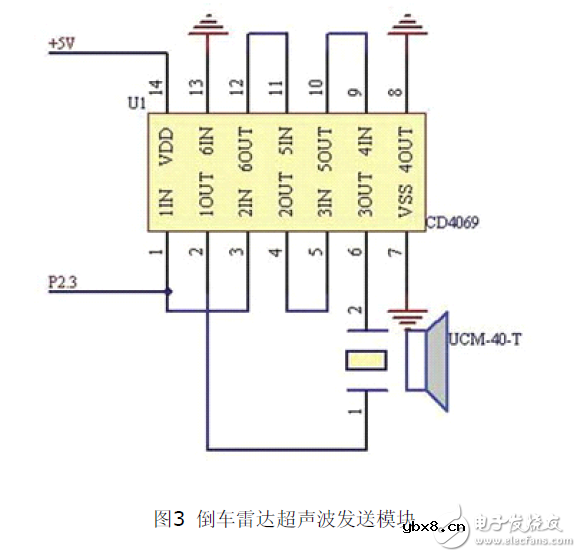

　　系统的主控电路图如图2所示。本系统中选用的MSP430F2274片内有32Kb 闪存和1Kb RAM，因此无须外扩存储器。外接的32.768kHz 晶振作为CPU 关闭状态Basic-Timer 的时钟源，同时也作为系统的车载时钟使用。超声波发送模块电路如图3所示，由超声波产生和发射两部分组成。超声波的产生方法有两种：硬件发生法和软件发生法。常用的硬件发生法常采用如下方案：超声波由CD4011构成的振荡器振荡产生，经升压变换推动超声波换能器而发射出去，振荡器的起振和停振由单片机来控制。本设计采用软件发生法，因为通过软件发生法既可以减少硬件的复杂程度，降低系统的成本，又具有灵活性强、容易实现、稳定性好的优点。本系统利用MSP430F2274单片机的定时器功能来产生稳定的PWM（40Hz）脉冲波，并通过I/O 端口P2.3输出到超声波发射部分。在超声波发射电路中CD4049一共包括了6个非门，图3中线路仅使用了3个，为了防止干扰或被静电击穿导致整个CD4049损坏，把没有使用的那一侧的3个非门串起来做接地处理。当控制端输出一系列固定频率脉冲时，在压电陶瓷型超声波发射换能器UCM-40-T 上就固定频率的加正电压和反电压，发出大功率的超声波，所得到的波形比其他方式效果更理想。
