最简单三级管振荡电路图大全（六款最简单三级管振荡电路设计原理图详解）

最简单三级管振荡电路图（一）

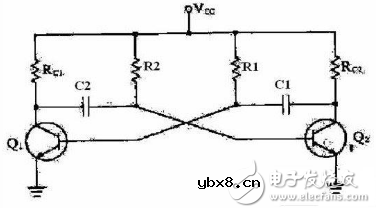

三极管多谐振荡电路原理图

下面我们将简要分析该电路的工作原理

上图所示为结型晶体管自激或称无稳态多谐振荡器电路。它基本上是由两级RC藕合放大器组成，其中每一级的输出藕合到另一级的输入。各级交替地导通和截止，每次只有一级是导通的。

从电路结构上看，自微多谐振荡器与两级Rc正弦振荡器是相似的，但实际上却不同。正弦振荡器不会进入截止状态。而多谐振荡器却会进入截止状态。这是借助于Rc耦合网络较长的时间常数来控制的。尽管在时间上是交替的，可是这两级产生的都是矩形波输出。所以多谐振荡器的输出可取自任何一级。

电路上电时，Vcc加到电路，由于两只三极管都是正向偏置的故他们处于导通状态，此外，还为藕合电容器Cl和C2充电到近于Vcc电压。充电的路径是由接地点经过晶体管基极，又通过电容器而至Vcc电源。还有些充电电流是经过R1和R2的，从而导致正电压加在基极上，使晶体管导电量更大，因而使两级的集电极电压下降。

在上述多谐振荡电路原理图中两只晶体管不会是完全相同的，因此，即使两级用的是相同型号的晶体管和用相同的元件值，一个晶体管也会比另一个起始导电量稍微大些。

假定Ql的导电量稍大些，由于Ql的电流大，它的集电集电压下降就要比Q2的快些。结果，被通过电阻器R2放电的电容器C2藕台到Q2基极的电压就要比由C1和Rl藕合到Ql基极的电压负值更大些。这就使得Q2的导电量减少，而它的集电极电压则相应地增高了。

Q2集电极升高的电压，是作为正电压藕合回Ql基极的。这样，Q1导电更多，从而引起它的集电极电压进一步下降，由于C2还在放电。故驱使Q2的基极电压向负的增大。

这个过程继续到最终Q2截止，而Ql在饱和状态下导通为止。此时，电容器C2仍然通过电阻器R对接地点放电。Q2级保持截止直至C2已充分放电使得Q2的基极电压超过截止值为止。然后Q2开始导通，这样就开始了多谐振荡器的第二个半周。

由于Q2开始导通，它的集电极电压就开始下降，导致电容器Cl通过电阻器Rl开始放电，这样，加到Q1基集的是负电压。Q1传导的电流因此而减小，并引起Ql集电极电压升高。

这是作为正电压藕合到Q2基极的，于是Q2传导的电流就更大。就象前半周的工作一样，这是起着正反馈作用的，并持续到Ql截止，Q2在饱和状态下导通为止。Q2保留在截止状态，直至C1已充分放电，Ql开始脱离截止状态为止。此时，完整的周期再次开始。

好一级导通时间的长短，取决于另一级截止的时间。也就是取决于C1Rl和C2R2的时间常数RC。时间常数越小转换作用也就越快，因此多谐振荡器的输出频率就越高。就上述的电路来说，两个RC网络的时间常数相同，两个晶体管的导通和截止周期是相等的，故称之为对称的自微多谐振荡器。
