两款高精度定时延时电路图详解

　　高精度定时延时电路图（一）

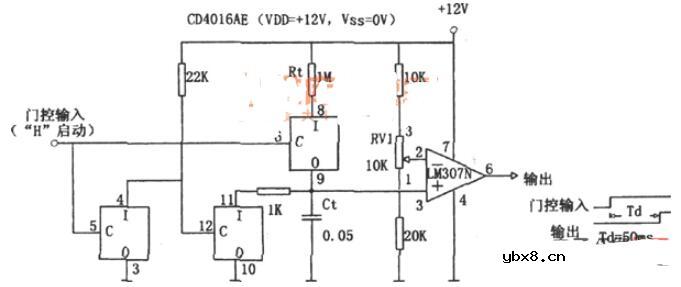

　　如图所示是由四双向开关CD4016AE以及通用运算放大器LM307等组成的高精度定时延时器电路。

　　在电路图中，Rt、Ct为定时元件，通过改变Rt、Ct可调整定时时间，其中定时时间为：T=Rt×Ct（s）。为了解决稳定性差的缺点，在本例中通过调整比较器RP的比较电平来实现。

　　高精度定时延时电路图（二）

　　如图所示为高精度延迟定时电路。图中，Rt、Ct为定时元件，定时时间为T=RtCt（s）。为了调整定时时间，可通过改变Rt、Ct实现，但这样做将使稳定度变差，所以，一般通过调整比较器的比较电平来实现，即调整图中RV1。

　　该电路为提高定时精度。要求采用稳定的比较器、电容、电阻以及无失调电压、低导通电阻、高截止电阻的模式开关。所以，比较器一般采用运算放大器，如LM307N；Ct采用聚苯乙烯或者聚碳酸酯电容器；Rt使用金属膜电阻器；模拟开关最好选用CMOS器件，如本电路采用CD4016AE。
