调功电路原理（555调功电路/TDA2040汽车音响功放/调频发射机高频功放电路）

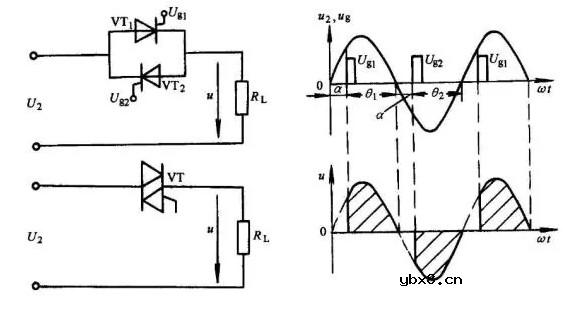

调功电路广泛用于灯光控制及异步电知动机的软起动，也用于异步电动机调速。

一、555调功电路

555和R1～R3、RP2、D1、D2等组成一个脉冲占空比可调的多谐振荡器，其振荡频率为f=1.44/（R1+RP1+R2+2R3）C1.

图示参数的频率为0.65～6.9Hz。调节RP1，不仅可改变其谐振频率，还可改变其占空比，即改变输出脉冲的高电平持续时间，即t充=0.69（R1+RP1+R3）C1.

图示参数的t充在0.14～1.52秒。在3脚输出高电平时，固态继电器SSR（TLP3502）触发导通、SCR开通，负载Rl得电运行。调节RP1，可改变负载功率。

二、TDA2040汽车音响功放

TDA2040是单片集成音频放大器，AB类模式运行。该集成电路还内置电路短路保护和热关机和更多的可以从单电源操作过于。该放大器可提供12瓦到8欧姆扬声器。

电路中的IC是有线，以经营从汽车12V线。电容C7是输入直流去耦电容和R4提供反馈。网络由电阻R5和电容C5提供高频率稳定度和防止振荡的机会。电容C6夫妇的IC输出到扬声器。C2和C1是电源滤波器。

三、调频发射机高频功放电路

该功率放大器可将功1—2W、88—108MHZ调频发射机的功率扩展至于10—15W，采用单管丙类放大及多级低通滤波器组成，具有较高的转换效率及很强的诣波抑制能力。

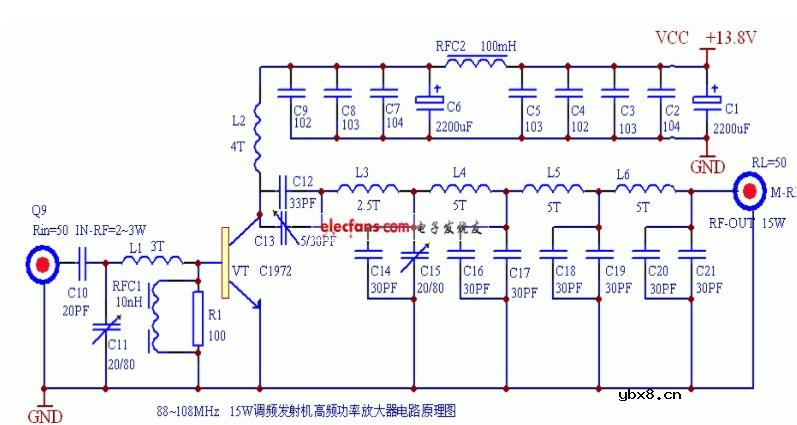

采用大功率发射管C1972，其参数如下：175MHZ、4A、25W、功率增益≥8.5db，电路工作中心频率约为98MHZ，输入约2W的射频功率时，额定输出可达15W。为保88~108MHZ内的任一频点时输出达到额定值，可根据前级的中心频率对部分元件作适当调整。必要时，可减少低通波波器级数，以增大输出功率。经扩展后的功率信号由三级低通滤波器滤去高次诣波成份馈入了发射天线。
