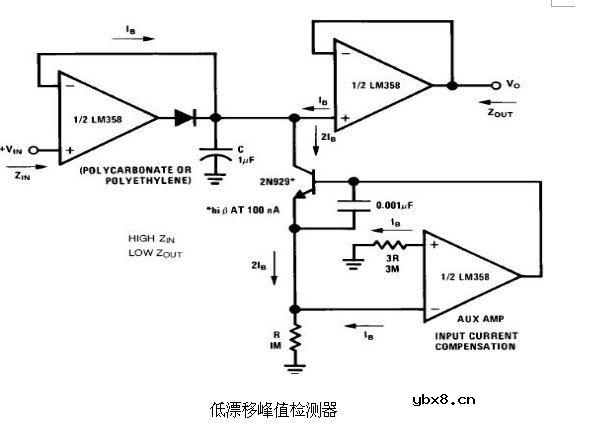

6种简单电路图之LM358应用电路图（直流耦合低通RC有源滤波器 低漂移峰值检测器）

LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模组,音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合。

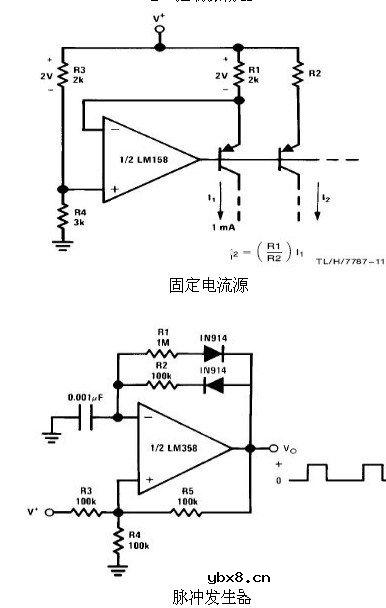

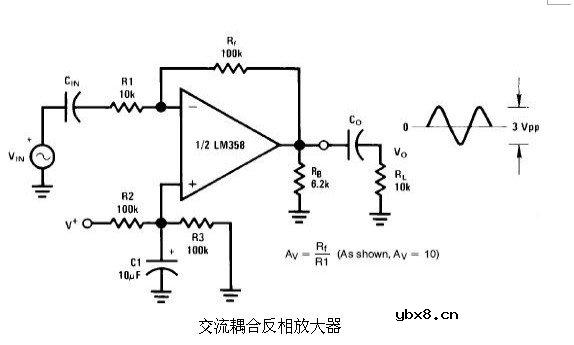

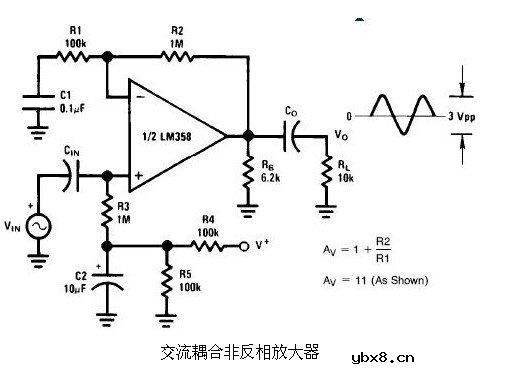

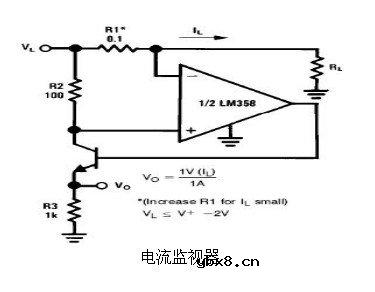

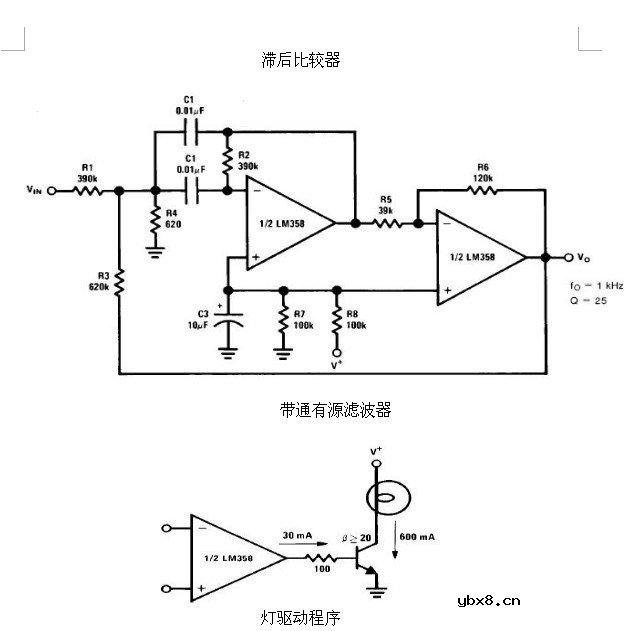

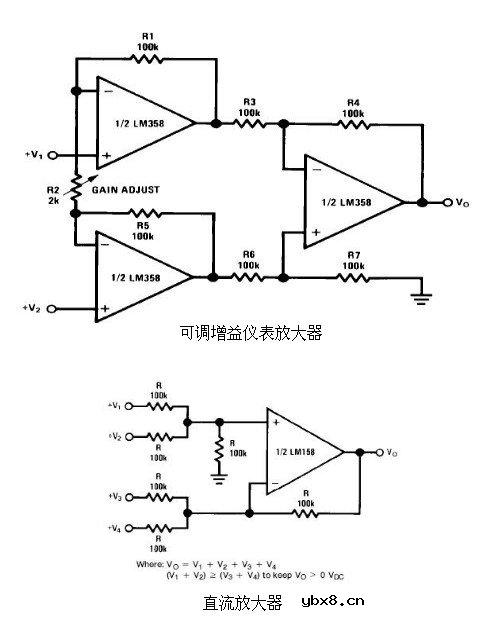

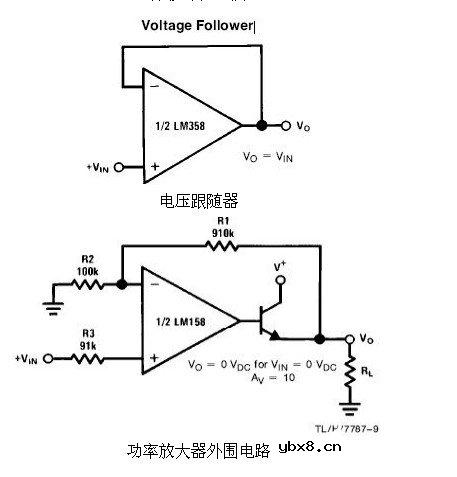

LM358应用电路图：

LM358的特性(Features)：

. 内部频率补偿

. 低输入偏流

. 低输入失调电压和失调电流

. 共模输入电压范围宽，包括接地

. 差模输入电压范围宽，等于电源电压范围

. 直流电压增益高(约100dB)

. 单位增益频带宽(约1MHz)

. 电源电压范围宽：单电源(3—30V);

. 双电源(±1.5 一±15V)

. 低功耗电流，适合于电池供电

. 输出电压摆幅大(0 至Vcc-1.5V)

参数

输入偏置电流45 nA

输入失调电流50 nA

输入失调电压2.9mV

输入共模电压最大值VCC~1.5 V

共模抑制比80dB

电源抑制比100dB

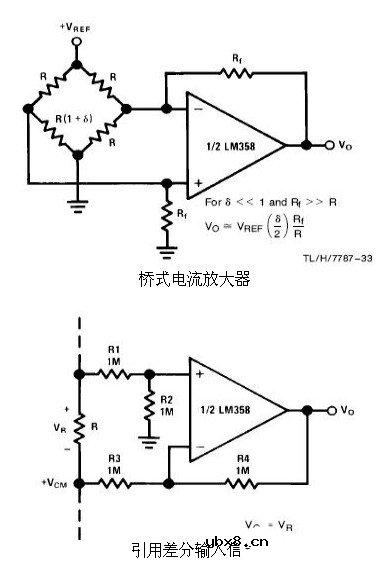

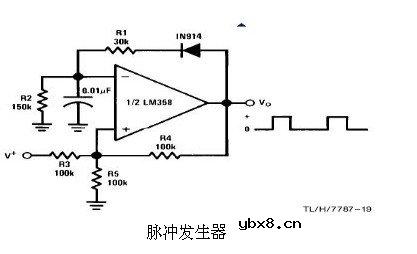

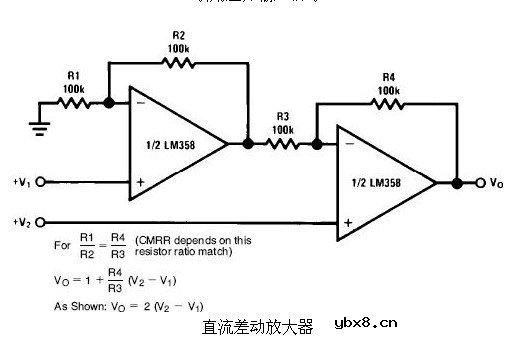

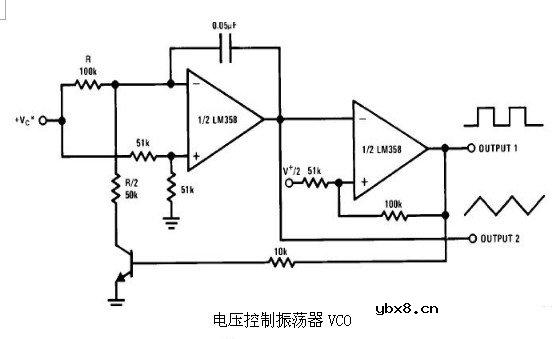

LM358应用电路图：
