磁敏晶体管又称磁敏三极管。工作原理如下:
下图是磁敏三极管的工作原理图,图(a)给出了无外磁场作用时的情况。由于i区较长,从发射极e注人到i区的电子在横向电场U。。的作用下,大部分与i区中的空穴复合形成基极电流,少部分电子到集电极形成集电极电流。

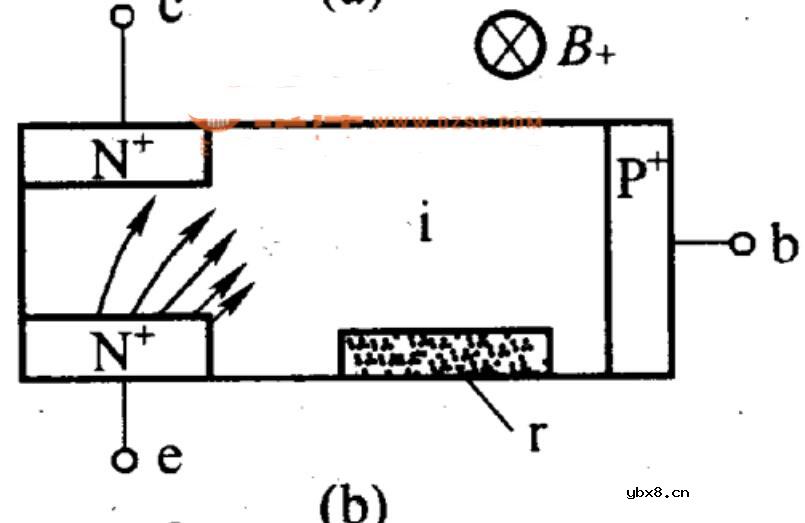

显然,这时基极电流大于集电极电流。图(b)给出了有外电场B+作用时的情况。从发射极注人到i区的电子,除受横向电场Ube作用外,还受磁场洛仑兹力的作用,使其向复合区r方向偏转。结果使注人集电极的电子数和流入基区的电子数的比例发生变化,原来迸人集电极的部分电子改为进人基区,使基极电流增加,而集电极电流减少。根据磁敏一极管的工作原理,由于流太基区的电子要经过高复合区r,载流子大量复合,使i区载流子浓度大大减少而成为高阻区。

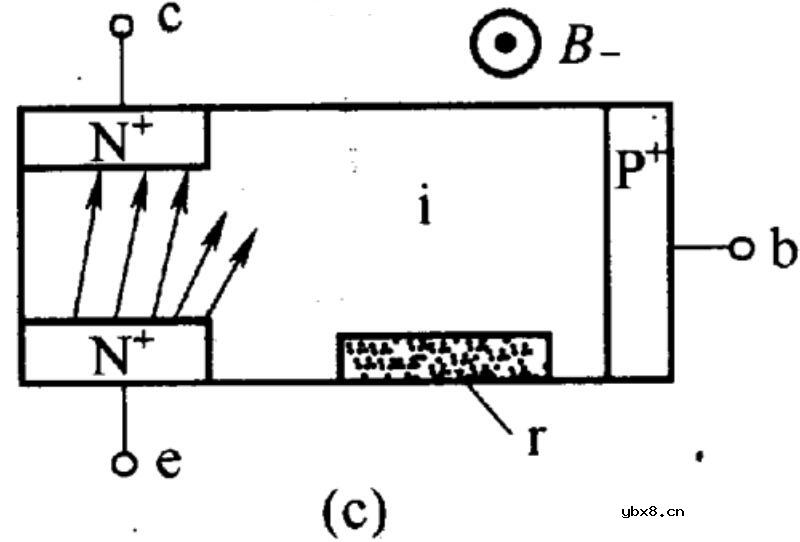

高阻区的存在又使发射结上电压减小,从而使注人到i区的电子数大量减少,使集电极电流进一步减少。流人基区的电子数,开始由于洛仑兹力的极电流基本不变。图(c)给出了有外部反向磁场B-作用的情作用而增加,后又因发射结电压下降而减少,总的结果是基况。其工作过程正好和加上正向电场B+时的情况相反,集电极电流增加,而基极电流基本上仍保持不变。

由上面磁敏 极管的工作过程可以看出,其工作原理与磁敏二极管完全相同。
无外界磁场作用时,由于i区较长,在横向电场作用下,发射极电流大部分形成基极电流,小部分形成集电极电流。在正向或反向磁场作用下,会引起集电极电流的减少或增加。因此,可以用磁场方向控制集电极电流的增加或减少,用磁场的强弱控制集电极电流的变化量。
1、伏安特性
和普通晶体管的伏安特性曲线类似。由图可知,磁敏三极管的电流放大倍数小于1。
2、 磁电特性
华文中宋磁敏三极管的磁电特性是应用的基础,右图为国产NPN型3BCM(锗)磁敏三极管的磁电特性,在弱磁场作用下,曲线接近一条直线。
3、温度特性及其补偿
华文中宋磁敏三极管对温度比较敏感,使用时必须进行温度补偿。对于锗磁敏三极管如3ACM、3BCM,其磁灵敏度的温度系数为0.8%/0C;硅磁敏三极管(3CCM)磁灵敏度的温度系数为-0.6%/0C 。因此,实际使用时必须对磁敏三极管进行温度补偿。
