三极管的电流放大作用_三极管的特性曲线

　　三极管工作原理

　　三极管是电子电路的最常用元件，理解它的原理是电路设计的基础。

　　从根本上说三极管是一种电流控制元件，而不是电阻控制元件，也不是电压控制元件。

　　它的控制类似于闸门，基极到发射极的电流Ib控制了集电极到发射极的电流Ic。只要集电极到发射极的施加电压达到一定程度，集电极到发射极的电流就是基极到发射极电流一定的的倍数，但这个倍数不是固定不变的，会有一定的波动，所以集电极的电流与基极电流并不是一次函数关系。所以如果这样直接放大音频信号的话放大电流是不精确的，声音会很难听。

　　

　　只要三极管集电极到发射极的电压达到饱和电压（一般5V就足够），这种情况下三极管的集电极电流就是基极电流的倍数关系。即使集电极到发射极的电压再高出很多，只要基极电流不变，集电极的电流都不会增大。所以说三极管是一种电流控制元件（电流控制电流）。

　　三极管的电流放大作用

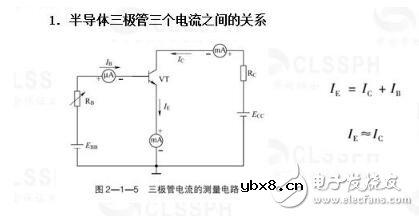

　　1、半导体三极管三个电流之间的关系

　　

　　2、半导体三极管基极电流的控制作用

　　通过实验可以发现， 三极管中 ＩＢ 很小， 但只要 ＩＢ 有很小的变化， 就会引起 ＩＥ 和 ＩＣ 的大幅变化，这就是通常所说的三极管的放大作用。

　　因为三极管本身并不产生能量， 根据能量守恒定律， 能量不可能凭空产生， 所以三极管的放大实质可以理解为较小的基极电流对较大的集电极电流的控制作用。

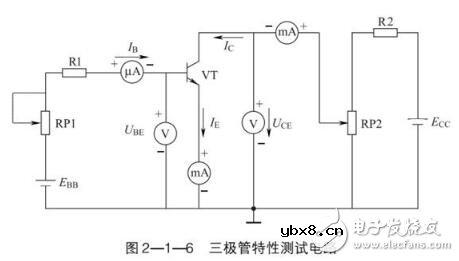

　  三极管的特性曲线

　　

　　1、半导体三极管输入特性曲线

　　

　　2、半导体三极管输出特性曲线
