PLC零基础入门讲解，如何根据手册和图纸，实现输出接线

plc的输入，所谓输入，就是人命令PLC去做事情，而这些命令是通过开关，按钮，接近开关等实现的。而输出，就是PLC去驱动机器设备，是靠继电器，晶闸管，晶体管去实现的。而这正是PLC输出的三种类型。今天，就为大家讲述PLC的输出意义以及如何实现。

PLC的输出在内部是各种电路，我们作为使用者看到的是各种接线端子。

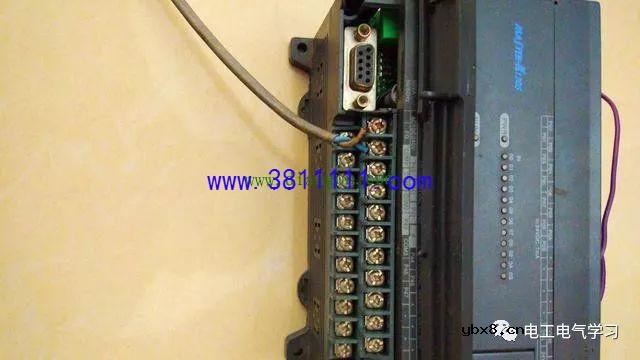

图一 PLC的输出
如图一，画面左边的一排螺丝就是我们接输出的地方，无论任何PLC 都是这种形式，无非是排列方式不一样，螺丝换样子而已。单从外观，我们是无法区分PLC输出的类型的。一般是从型号上区分，PLC 的型号上一般都有表示输出特性的字母。
R 是英文 Relay的缩写，表示继电器输出，可接交直流负载
T 是英文 Transistor的缩写，表示晶体管输出，只能接直流负载
S 是英文 Silicon的缩写，表示晶闸管输出，只能接交流负载

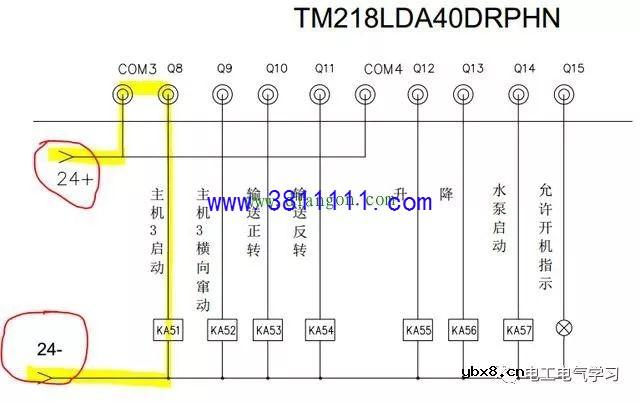

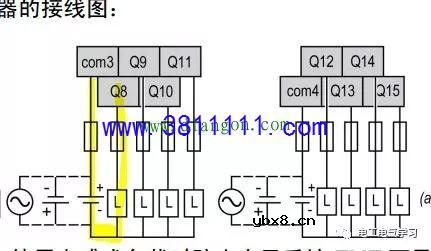

比如图一中PLC 的型号是 K7M-DRT20U,字母R T就是表示输出的字母。它表示此PLC是继电器和晶体管混合输出的。大多数PLC都是用这些字母表示的，应用最广泛的西门子plc 是用单词简写表示，比如DC/DC/RLY 就分别表示电源输入 输出的类型，很显然RLY表示是继电器输出。晶体管输出可以发出高速脉冲，一般是控制伺服，分PNP和NPN两种接法。晶闸管输出可以直接接交流负载，一般很少用。我们用的最多的就是继电器输出，和我们平常用的继电器是一摸一样的。它性价比高，可接交直流负载，它仅仅是一个触点，所以不分NPN和PNP。缺点是，反应时间慢（相对于晶体管而言），而且有机械寿命（晶体管只有老化，而无寿命）。那么，我们是怎么根据手册来接线的呢？下面我以施耐德TM218LDA40DRPHN 为例向大家说明，从型号看，它是继电器型输出。
