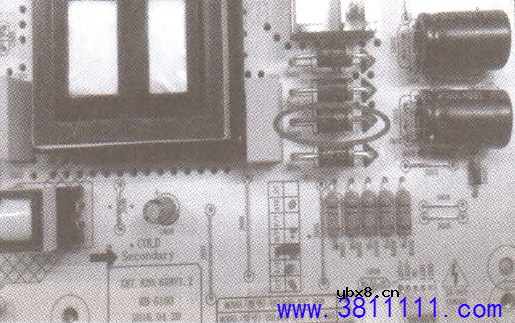

一台长虹65E8 型液晶电视，左半边图像暗。 分析检修:拆开后盖，从背面观察发现左边背光不亮。测量LED1+ 电压为165V ，正常;LED2+ 电压为1.5V ，异常。交换背光供电插座中的左右灯条连接线后，右侧图像变暗，由此确定屏的灯条正常，故障在电源板上的LED 驱动电路中。经查，整流二极管D603( HBR3200 )短路。D603 在板上的位置如图2 所示，换用SR3200 型二极管后试机，故障排除。
|
