全网最详细的点动自锁互锁接线

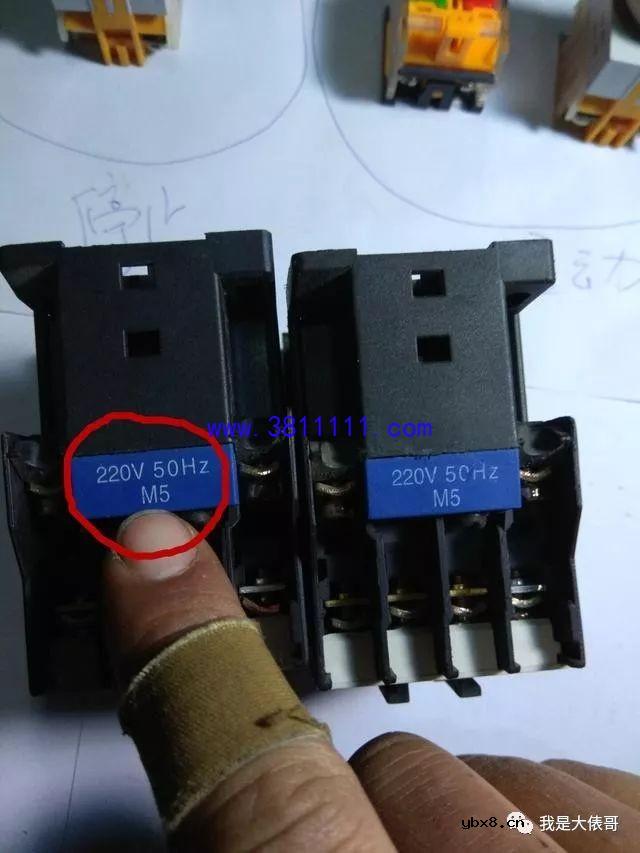

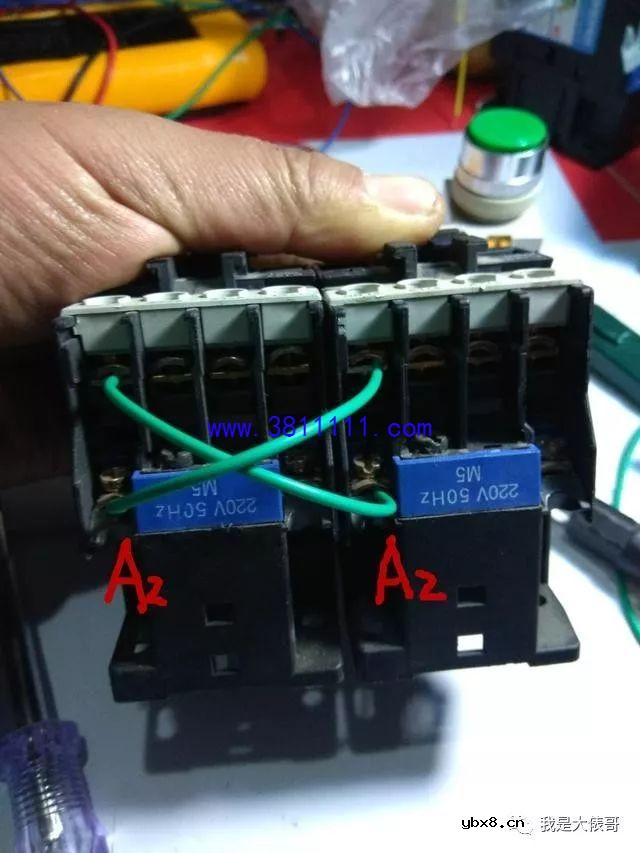

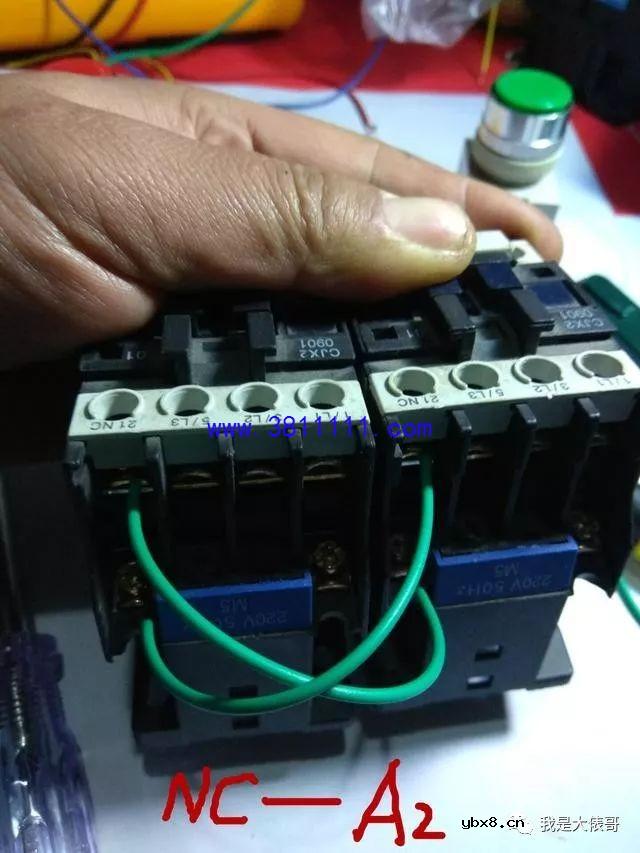

交叉连接

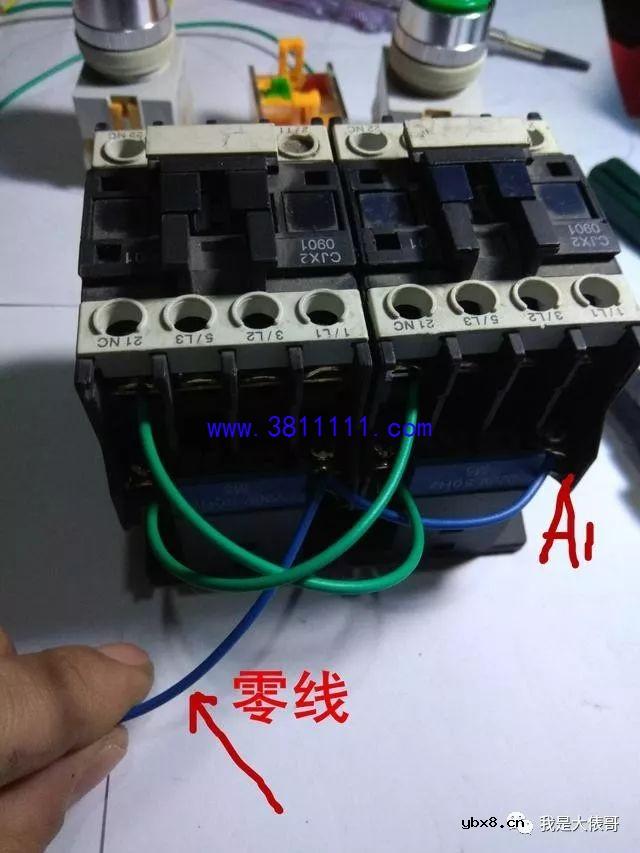

A1接零线

两个接触器的A1是连到一起的，接电源的零线。

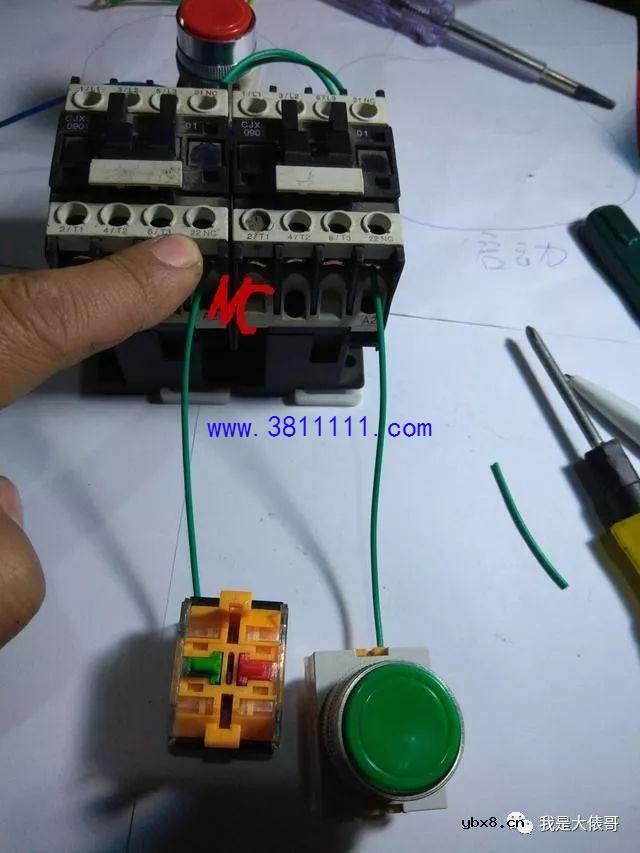

这是接触器下端 NC出线接启动按钮

两个接触器各接一个启动按钮，启动都是连接按钮开关的绿色一端，也就是常开触点。

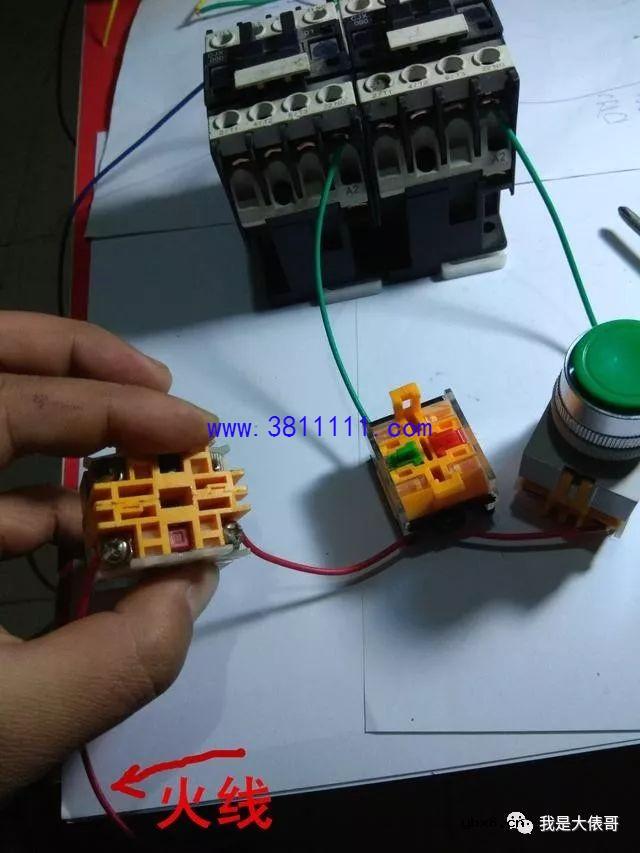

火线连接停止按钮的红色一端常闭触点

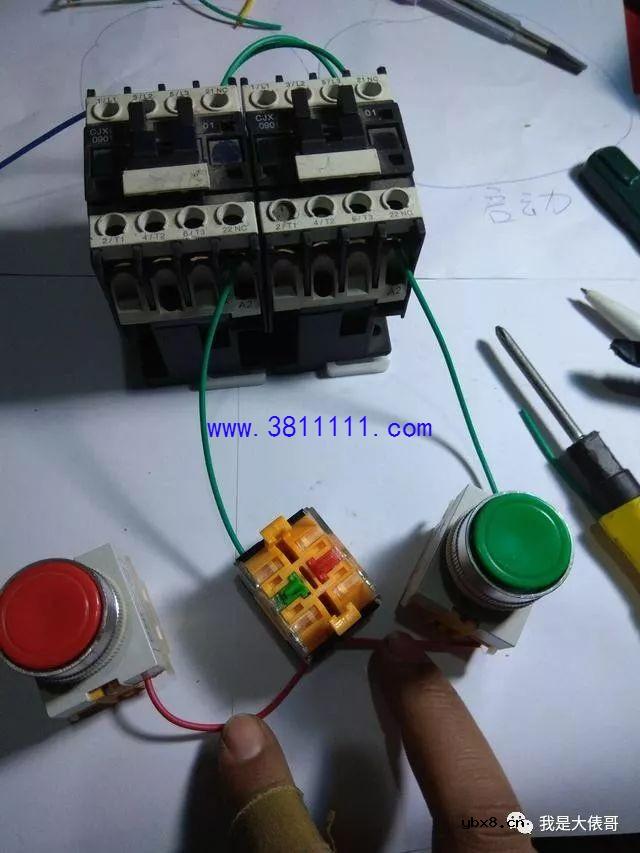

停止按钮的出线，并联两个启动按钮

我们先通电测试一下，现在的接线就是两个接触器的互锁，但是两个接触器都是点动效果。

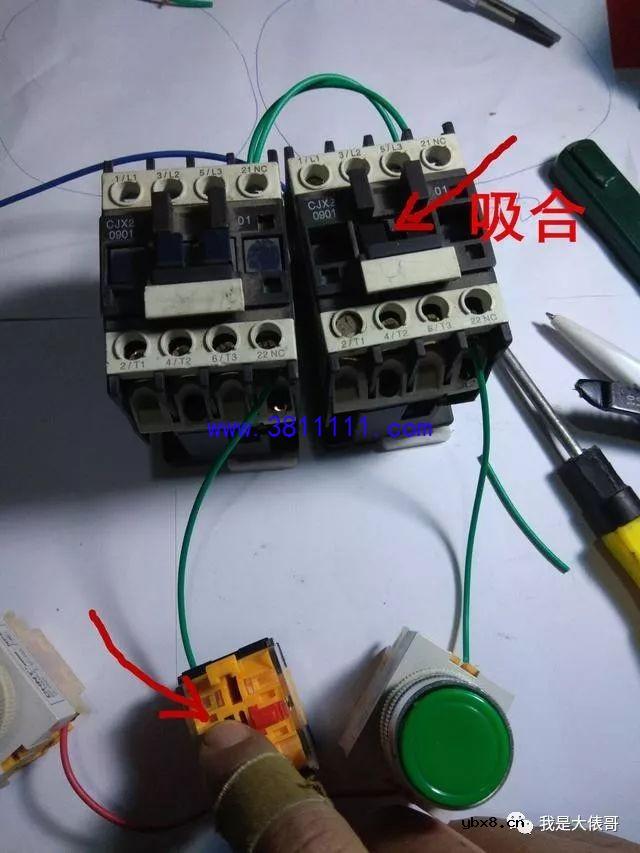

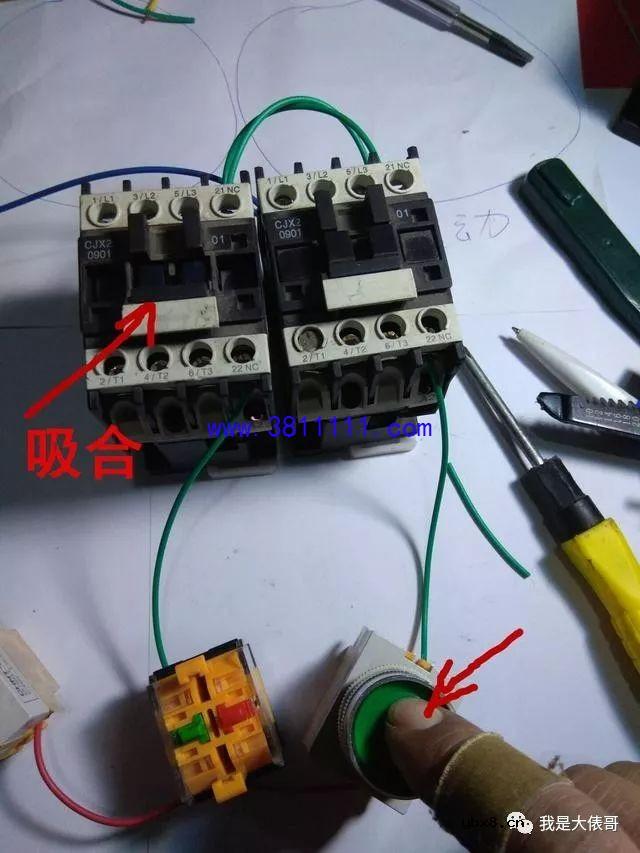

点动吸合，交叉控制

交叉控制

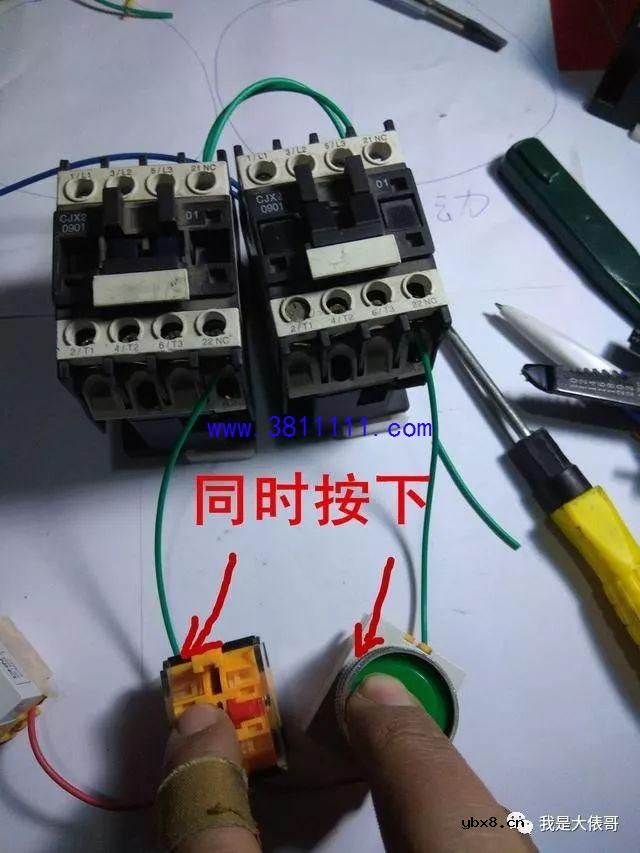

如果把两个启动按钮同时按下，只有一个工作

为什么两个接触器必须要互锁的，因为两个接触器的线圈都是连接的对方的常闭点，所以一个接触器工作，常闭点会断开，另一个接触器即使按下启动按钮，也是无法吸合的，非常安全。

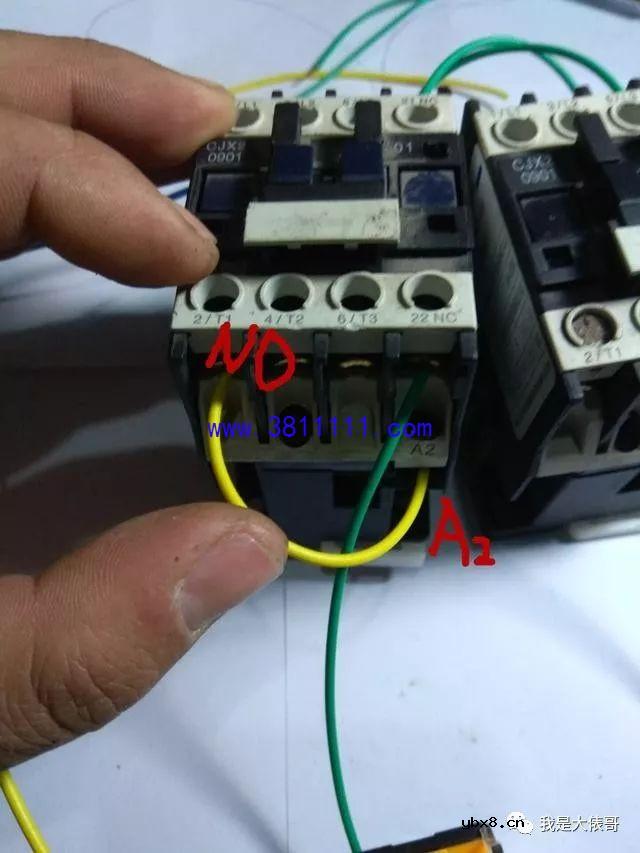

我们把第一个接触器的一组常开点连A2

最好辅助触点有一组常开NO，我这个没有，所以我借助的主触点，三组主触点都是常开触点。

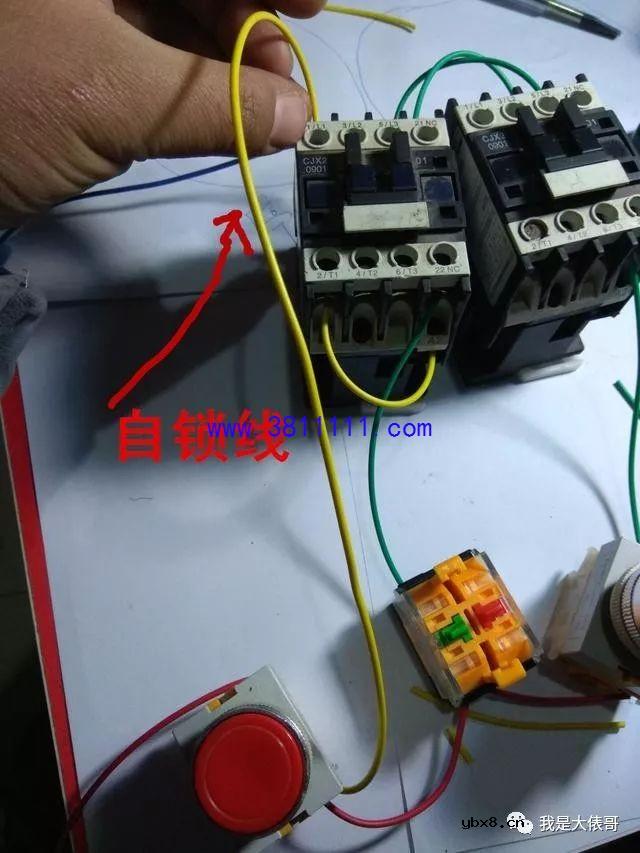

最后加一个自锁线

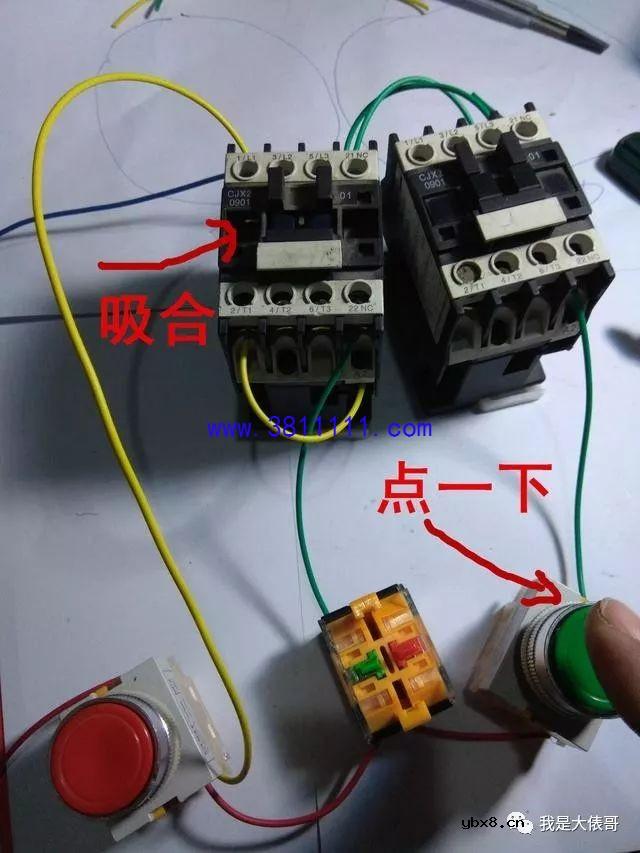

点一下绿色启动，第一个接触器就成了自锁

总结一下，现在第一个接触器是自锁，第二个接触器是点动，两个接触器又是互锁，启动更加安全。朋友们看懂了吗？

两个接触器互锁经常用到控制电机正反转的接线，应用非常广泛，只要我们按照上图，把第二个接触器的自锁线也加上，就变成了完整的控制电机正反转的控制部分的接线。如果去掉第二个接触器，就是单独的自锁。去掉第一个接触器就是电动。
