学习了解【UPS—不间断电源】简单说说几个比较重要的部分的用处

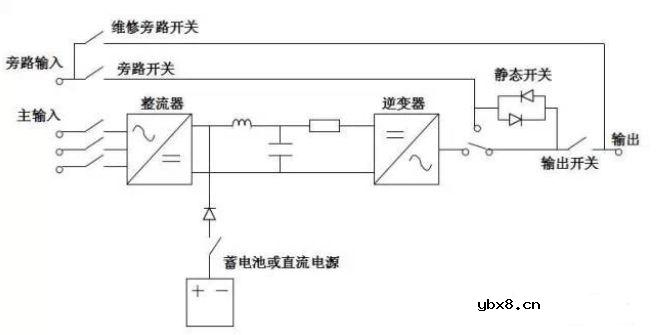

UPS有4种运行模式，将UPS系统结构简化后示意图如下：

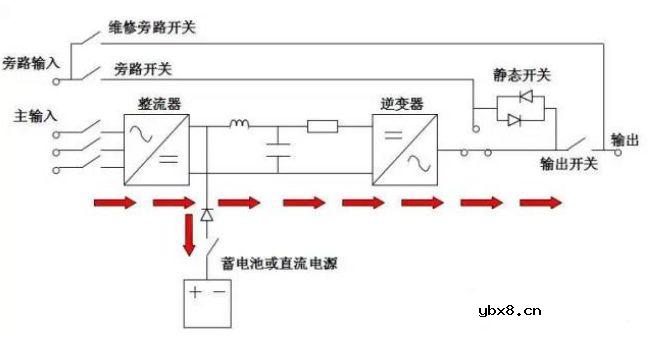

（1）正常操作模式：

在正常交流电源供应下，整流器将交流电转换为直流电，将市电中的“电源污染”消除，并同时对蓄电池充电。再供给逆变器将直流电转换为交流电，提供更稳定的电源给负载。

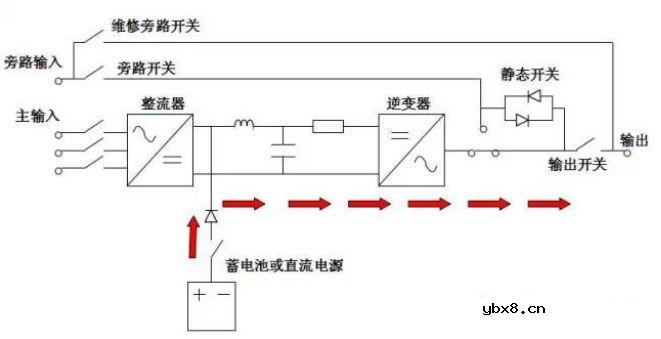

（2）停电模式：

当交流电源发生异常或整流器、电抗器故障时，蓄电池组提供直流电给逆变器，使交流输出不会有中断，进而达到保护负载的作用。

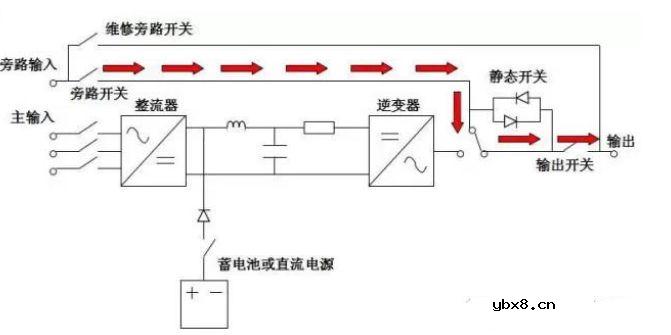

（3）备用电源模式：

当逆变器发生异常状况如逆变器保险丝熔断、短路等故障时，逆变器会自动切断以防止损坏，若此时旁路交流电源正常时，静态开关会将电源供应转为由旁路备用电源输出给负载使用。

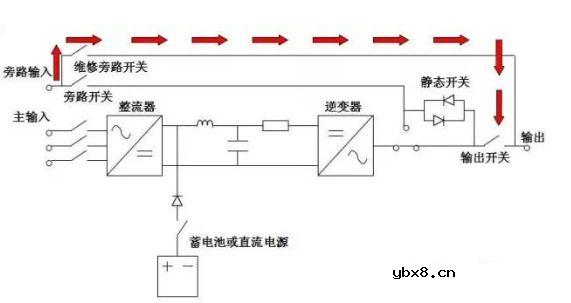

（4）维护旁路模式：

当 UPS要进行维修或更换电池而且负载供电又不能中断时，可以先切断逆变器开关然后激活维修旁路开关，再将整流器和旁路开关切断。交流电源经由维护旁路开关继续供应交流电给负载，此时，维护人员可以安全地对UPS 进行维护。

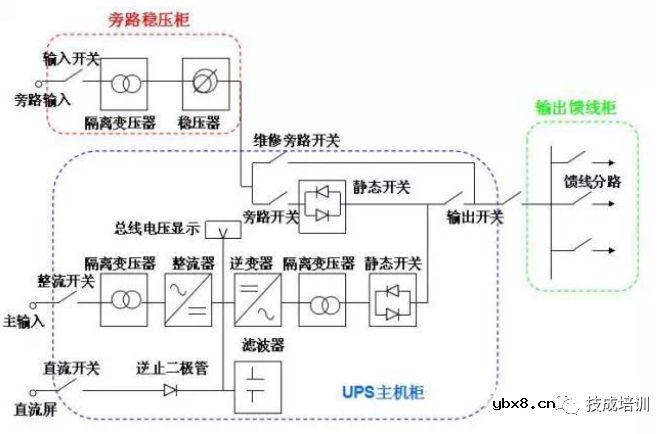

（1）监控系统和远方通信系统对变电站十分重要，因此作为电源的UPS系统的可靠性也有非常高的要求；

（2）综自系统的负载大多数为单相负载，因此电力系统专用的UPS电源大多数要求为三相/单相输入、单相输出的中小型功率 UPS ，容量一般在 60kVA 范围之内；

（3）旁路静态切换开关应具有自动、手动两种工作方式，实现无间断切换；

（4）由于变电站有 220V或 110V 直流系统，并有直流充电屏给蓄电池充电。所以电力专用UPS自身不带蓄电池，直接使用直流系统作为UPS的直流输入，并且不需要具备充电功能；

（5）电力专用 UPS 的直流输入端一般要求装有反灌杂讯抑制器，如逆止二极管等，使 UPS 对直流母线的影响尽量小；

（6）UPS电源在带满全部设备后，应留有40%以上的供电容量。UPS在交流电失电后，不间断供电维持时间不小于60分钟.
