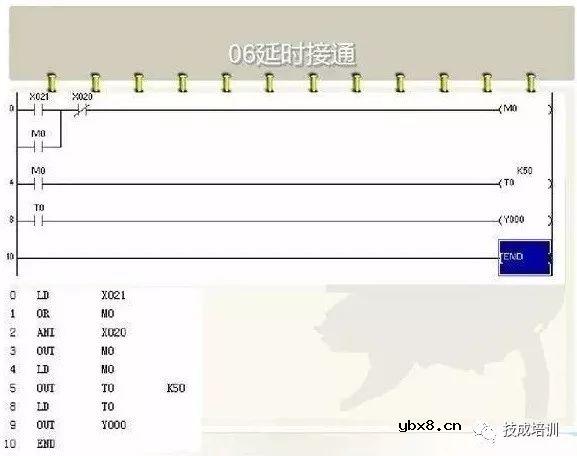

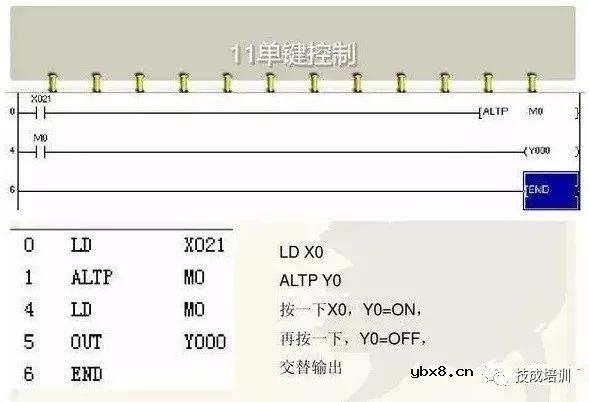

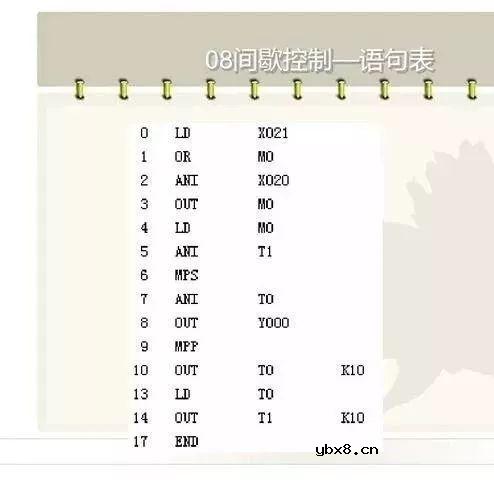

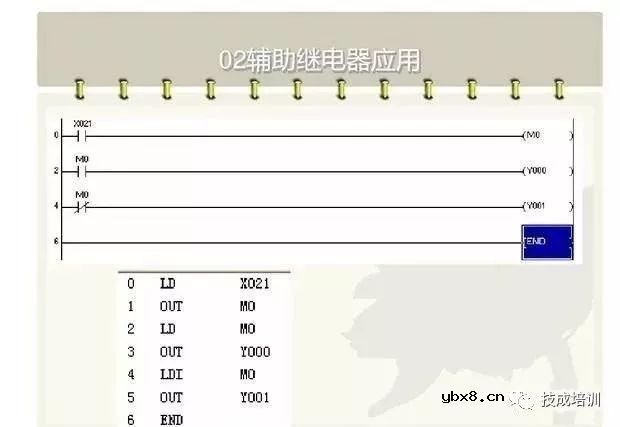

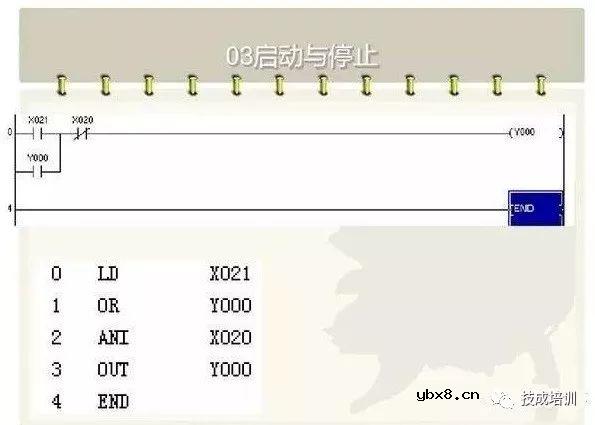

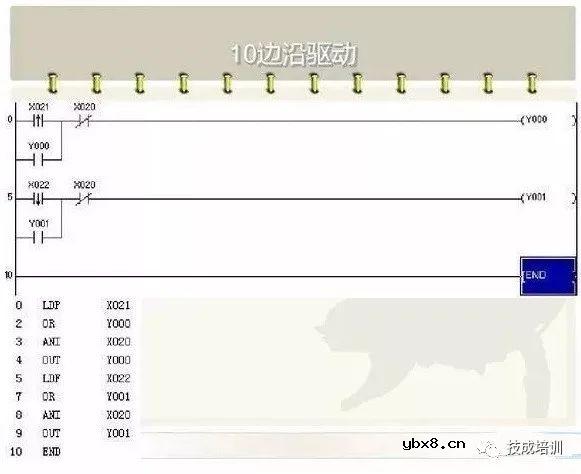

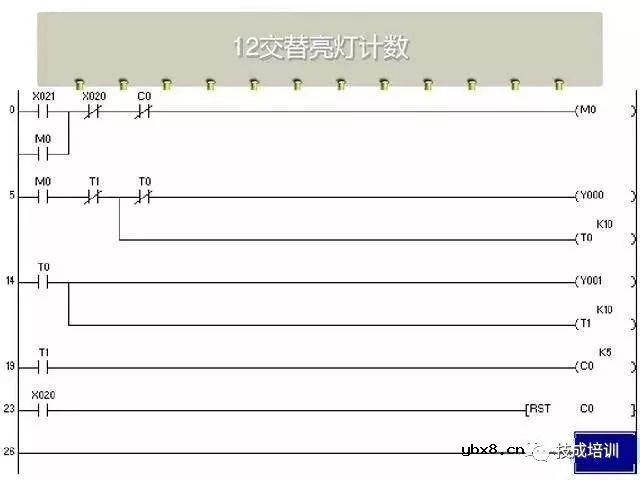

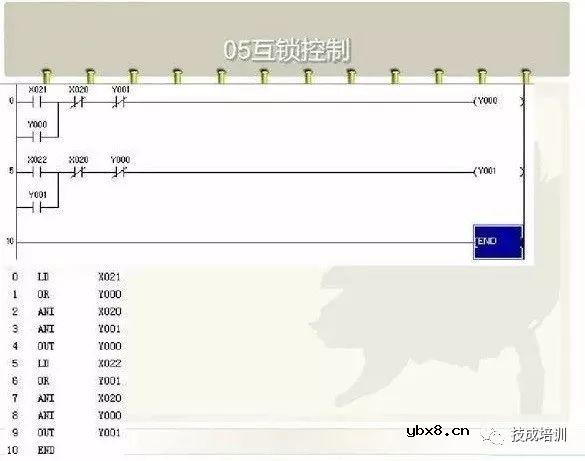

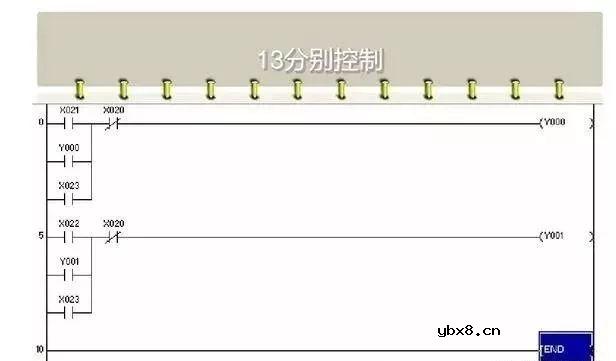

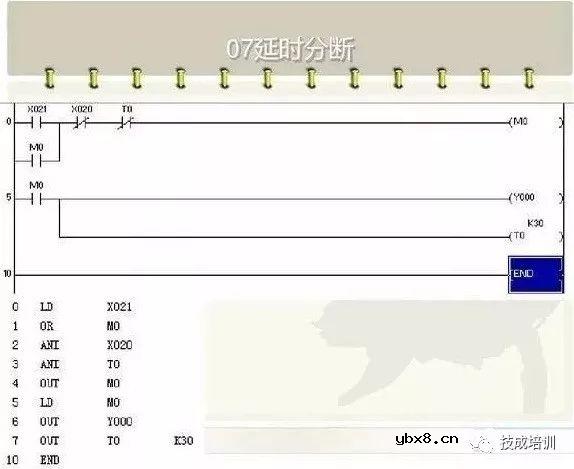

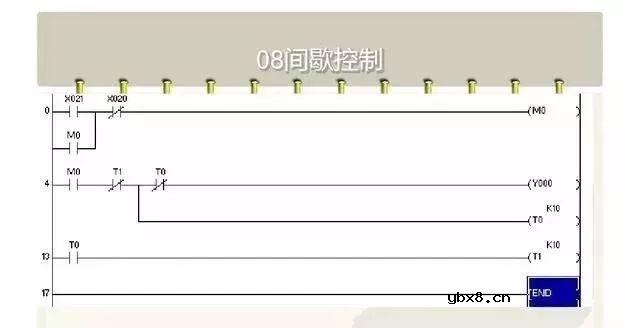

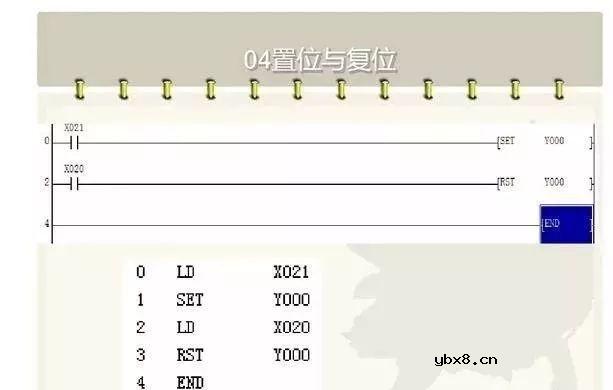

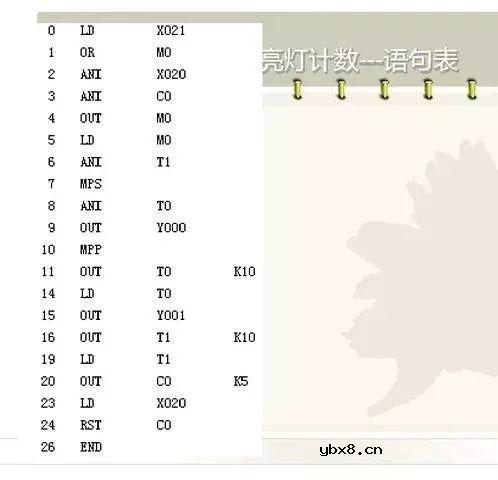

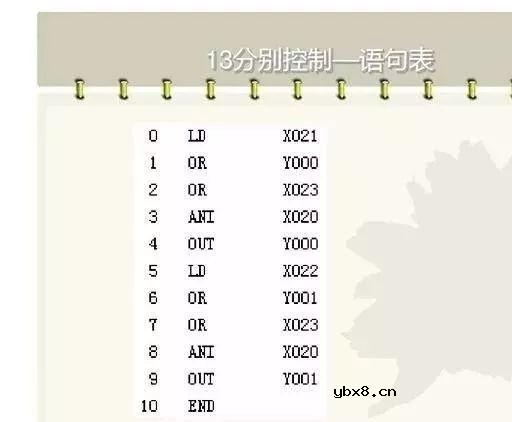

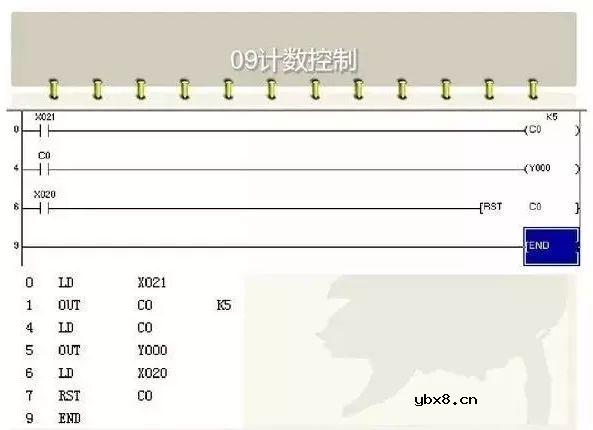

PLC控制相信很多的工控人员都很熟悉，我们都知道PLC的控制需要提前编写PLC程序，只有程序设定好了，PLC才会按照设定好的程序执行。而梯形图是进行PLC编程最快速有效的途径，很多的刚入门学习PLC的朋友对于梯形图很陌生，甚至不知道从哪里入手学习，今天我们就重点来看看常见的PLC梯形图中的经典电路：
|
想要精通PLC，这些梯形图是经典中的重点！
|
