半导体器件的符号和名称

　　半导体器件

　　半导体器件是导电性介于良导电体与绝缘体之间，利用半导体材料特殊电特性来完成特定功能的电子器件，可用来产生、控制、接收、变换、放大信号和进行能量转换。

　　半导体器件的半导体材料是硅、锗或砷化镓，可用作整流器、振荡器、发光器、放大器、测光器等器材。为了与集成电路相区别，有时也称为分立器件。绝大部分二端器件（即晶体二极管）的基本结构是一个PN结。

　　半导体器件的符号和名称

　　晶体二极管的图形符号

　　

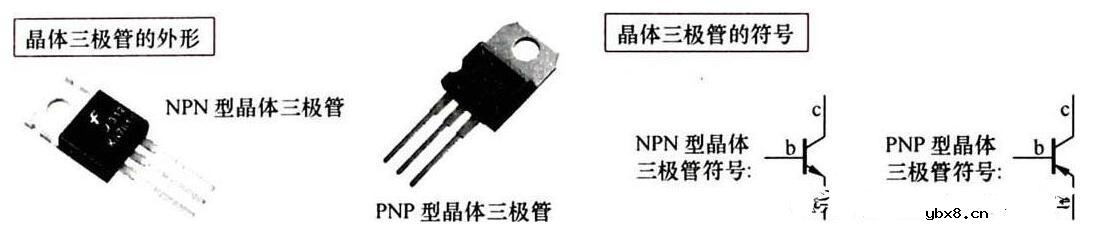

　　晶体三极管的图形符号

　　

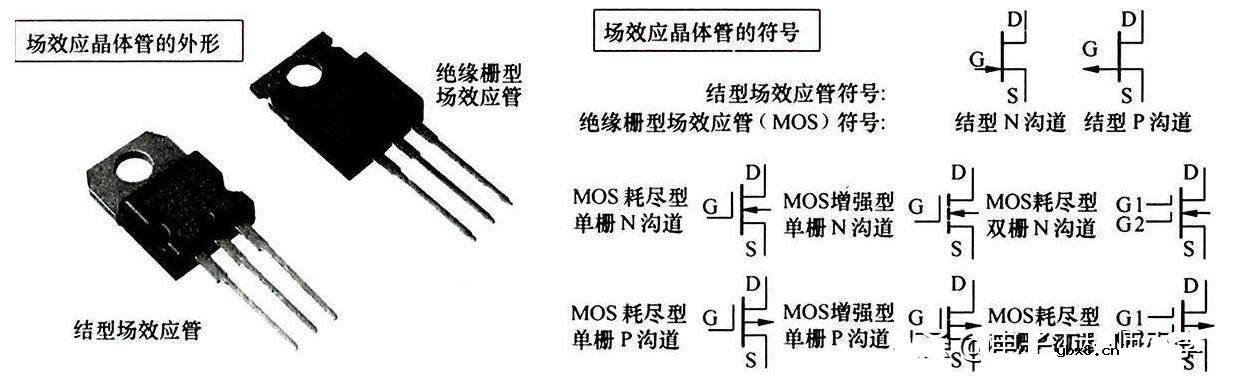

　　场效应晶体管的图形符号

　　

　　半导体器件的分类

　　1、晶体二极管

　　晶体二极管的基本结构是由一块P型半导体和一块N型半导体结合在一起形成一个PN结。在PN结的交界面处，由于P型半导体中的空穴和N型半导体中的电子要相互向对方扩散而形成一个具有空间电荷的偶极层。这偶极层阻止了空穴和电子的继续扩散而使PN结达到平衡状态。当PN结的P端（P型半导体那边）接电源的正极而另一端接负极时，空穴和电子都向偶极层流动而使偶极层变薄，电流很快上升。如果把电源的方向反过来接，则空穴和电子都背离偶极层流动而使偶极层变厚，同时电流被限制在一个很小的饱和值内（称反向饱和电流）。

　　因此，PN结具有单向导电性。此外，PN结的偶极层还起一个电容的作用，这电容随着外加电压的变化而变化。在偶极层内部电场很强。当外加反向电压达到一定阈值时，偶极层内部会发生雪崩击穿而使电流突然增加几个数量级。利用PN结的这些特性在各种应用领域内制成的二极管有：整流二极管、检波二极管、变频二极管、变容二极管、开关二极管、稳压二极管（曾讷二极管）、崩越二极管（碰撞雪崩渡越二极管）和俘越二极管（俘获等离子体雪崩渡越时间二极管）等。此外，还有利用PN结特殊效应的隧道二极管，以及没有PN结的肖脱基二极管和耿氏二极管等。

　　2、双极型晶体管

　　它是由两个PN结构成，其中一个PN结称为发射结，另一个称为集电结。两个结之间的一薄层半导体材料称为基区。接在发射结一端和集电结一端的两个电极分别称为发射极和集电极。接在基区上的电极称为基极。在应用时，发射结处于正向偏置，集电极处于反向偏置。通过发射结的电流使大量的少数载流子注入到基区里，这些少数载流子靠扩散迁移到集电结而形成集电极电流，只有极少量的少数载流子在基区内复合而形成基极电流。集电极电流与基极电流之比称为共发射极电流放大系数。在共发射极电路中，微小的基极电流变化可以控制很大的集电极电流变化，这就是双极型晶体管的电流放大效应。双极型晶体管可分为NPN型和PNP型两类。

　　3、场效应晶体管

　　它依靠一块薄层半导体受横向电场影响而改变其电阻（简称场效应），使具有放大信号的功能。这薄层半导体的两端接两个电极称为源和漏。控制横向电场的电极称为栅。
