MOS管的最常见应用—开关

开关作用

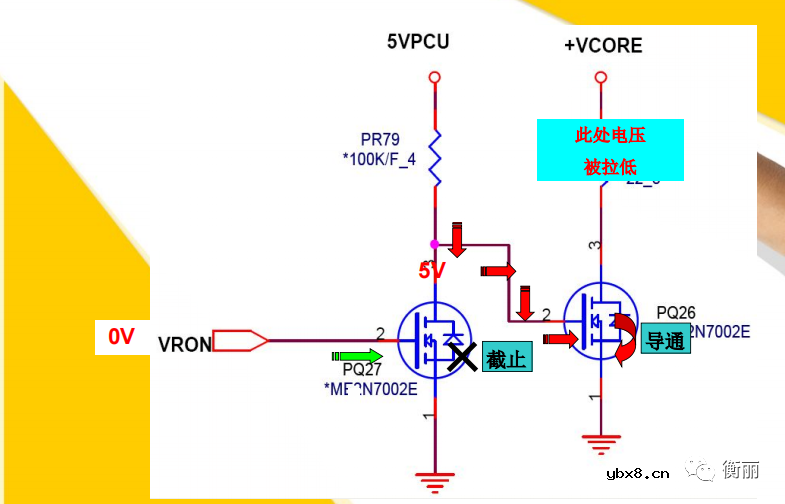

1、如下图所示：当PQ27控制脚G为低电平时，PQ27截止，此时PQ26的控制脚G为高电平，PQ26导通。

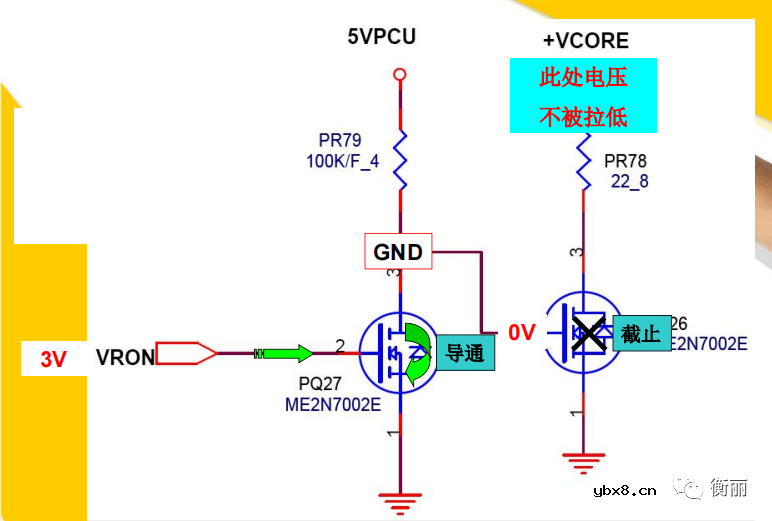

当PQ27控制脚G为高电平时，PQ27导通，此时PQ26的控制脚G为低电平，PQ26截止。

以上MOS开关实现的是信号切换（高低电平切换）。

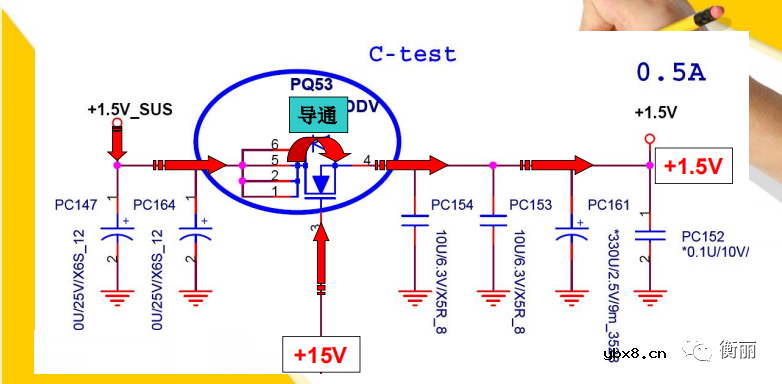

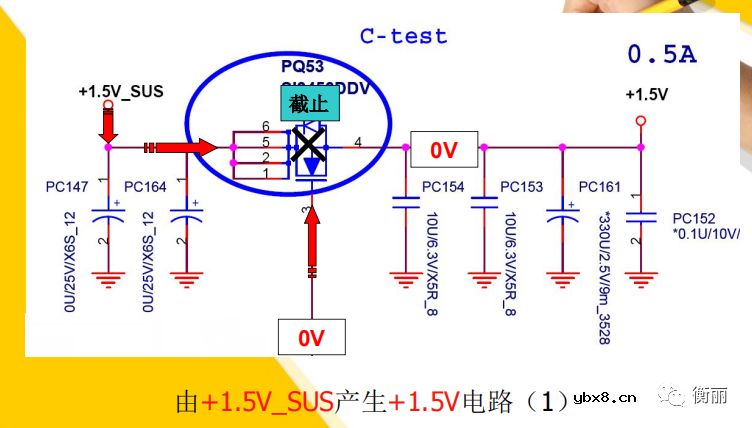

2、MOS开关实现电压通断

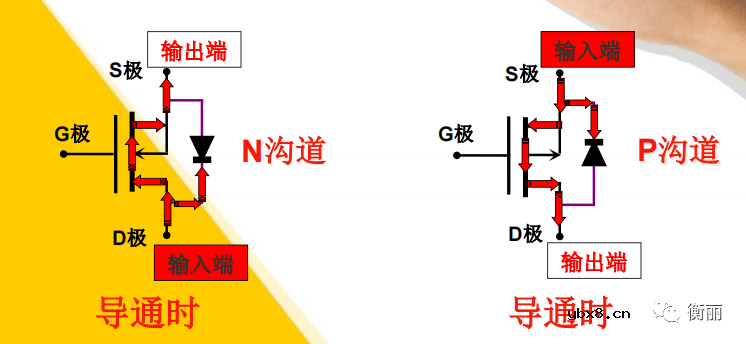

3、MOS管在电路中的一般连接方法

NMOS管：D极接输入；S极接输出；

PMOS管：S极接输入；D极接输出；

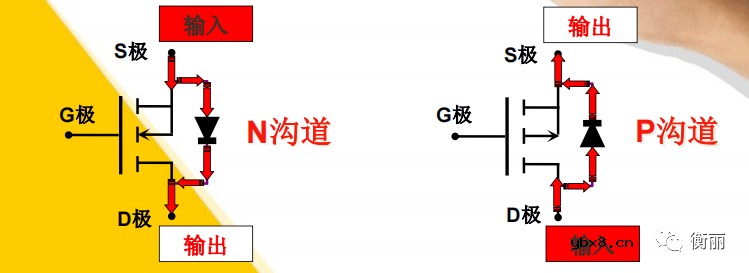

如果反过来接会是什么情况呢？看下面的图：

由于寄生二极管直接导通，因此S极电压可以无条件到D极，MOS管就失去了开关的作用。

4、MOS管的开关条件

控制极电平为“？V ”时MOS管导通（饱和导通）？控制极电平为“？V”时MOS管截止？这个问题涉及到MOS管原理，我们这里不谈，只记结果：

不论N沟道还是P沟道MOS管，G极电压都是与S极做比较。

N沟道：UG>US时导通。（简单认为）UG=US时截止。

P沟道：UGS时导通。（简单认为）UG=US时截止。

但UG比US大（或小）多少伏时MOS管才会饱和导通呢？UG比US大（或小）多少伏时MOS管才会饱和导通呢？这要看具体的MOS管，不同MOS管需要的压差不同。

常见的信号切换用MOS管：UG比US大3V---5V即可，实际上只要导通即可，不必须饱和导通。电压通断用MOS管：UG比US应大于10V以上，而且开通时必须工作在饱和导通状态。

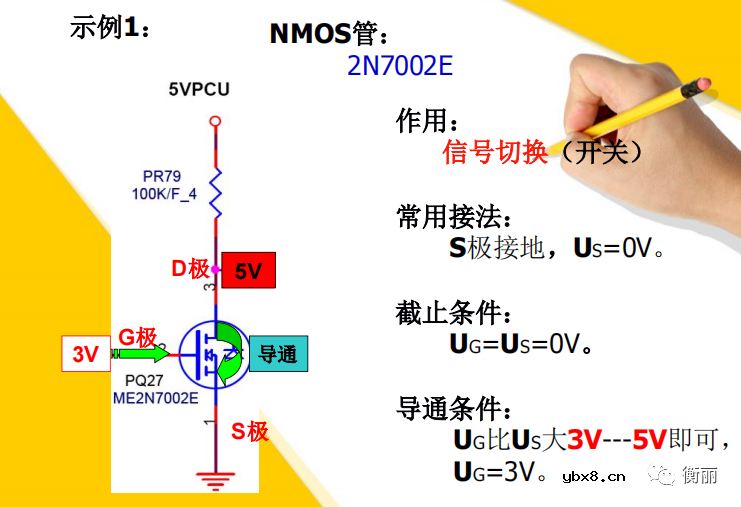

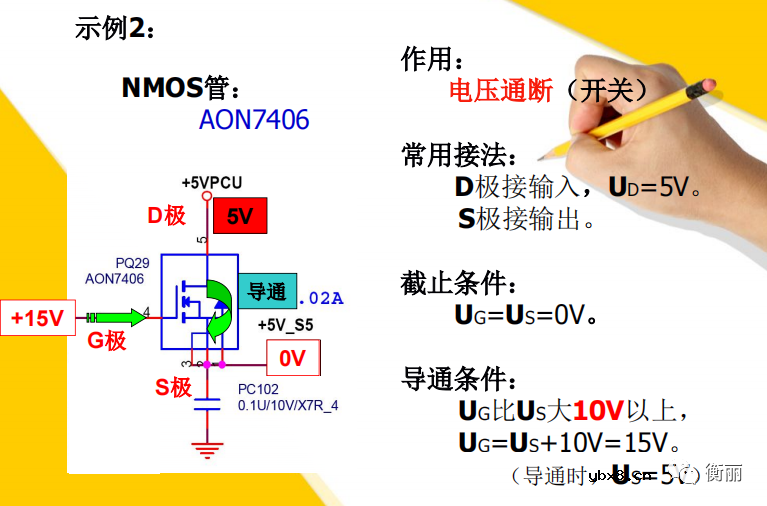

5、下面给出几个示例：
