变频驱动下的三相电流会有什么不同？是不是还会保持原来的平衡？

昨天提到了直起电机三相电流平衡的问题，且在最后提了个问题，就是若由变频器来驱动电机，三相电流会有什么不同哪？是不是还会保持原来的平衡哪？

其实，这个问题很容易解决，拿块钳形表，找台变频器，在电源侧卡一下不就完了吗？若是电源侧有多功能仪表，看看三相电流，最直接了！

不管是卡测，还是多功能表的显示，会发现三相电流不再那么平衡了，会有一定的偏差。那么，这个偏差正常吗？可以肯定的说，这个偏差是正常的，那么，什么原因引起的哪？今天就说说这么个问题。

直起与变频驱动，无非就多了一台变频器，可以肯定地说，引起三相电流出现偏差的一定是这台变频器。那么，就从变频器着手，找一下原因。

变频器主电路部分有三大块，整流、滤波和逆变。关于整流，前面有篇幅提起过，采用三相全波整流，六个整流二极管（或三个二极管，三个晶闸管），三个共阴，三个共阳，两两交替导通，不过，现在的整流二极管都两两封装在一个模块里了。

三相正弦交流经过整流，在没有滤波之前，波形就由三相对称正弦波变成了蝌蚪波了。这个蝌蚪波再经电容滤波，直流波形就趋于平滑了。蝌蚪波的上升沿向电容充电，下降沿则由电容向负载电阻放电，如此反复。

到此，若不考虑后面的逆变电路，接的纯阻性负载，三相电流都会是平衡的，但通过逆变电路，接入电机就不一样了。

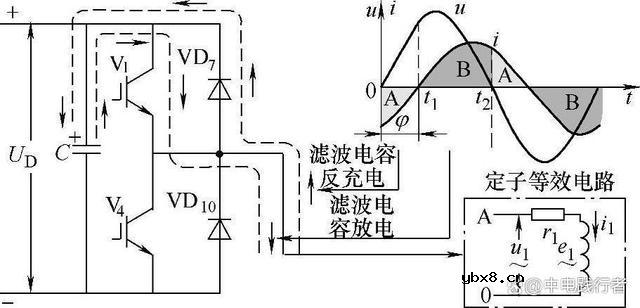

在前面某篇中说过，电机与变频器之间是通过电容来做能量交换的，当电压与电流反向，磁场做功，给电容充电；当电压与电流同相，电容放电向电动机做功。

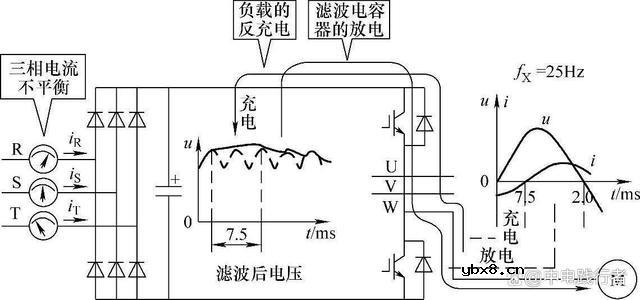

从上面过程当中可以看出，滤波电容要同时接受电源侧和负载侧的双向做功，由于电源侧与负载侧的频率不同，波形周期自然不同，双向做功的步点就不会同步。

可以这么说，由于双向电源向电容充放电，可频率不同，原来的蝌蚪波向电容充放电的次序被打乱了。

由此可以解释，三相输入电流并不是平衡的，至于哪相电流大，哪相电流小，是随变频器输出频率的大小以及负载的轻重而变的，并无规律，可这种偏差也不会很大，当作正常对待就可以了，尤其是在高频运行时，低频运行时，偏差会更加的明显。
