线性稳压器及LDO ST LM317T特性参数与封装规格图解

线性稳压器及LDO ST LM317T特性参数与封装规格图解

LDO怎么选型，LDO即低压差线性稳压器（Low Drop Out Linear Regulator），是一种常见的电源稳压器件。在电子产品设计中，选择合适的LDO对于保证其电源的稳定性和性能至关重要。以下是几个选型LDO时需要注意的因素。

1. 输入电压和输出电压LDO的输入电压应该大于其输出电压，否则无法正常工作。因此，在选型LDO时，需要确认其所需的输入和输出电压范围。例如，如果要将5V的输入电压稳压为3.3V的输出电压，需要选择具有足够的差压的LDO。

2. 电流需求LDO的最大输出电流是其能够提供的最大电流。因此，在选择LDO时，要根据设计所需的最大输出电流进行匹配。如果电流需求超过LDO能够提供的最大输出电流，则需要使用其他电源稳压器件。

3. 温度范围LDO的性能受温度影响较大。因此，在选择LDO时，需要考虑其应用的环境温度范围。通常，LDO的工作温度在-40°C至85°C之间。但在特殊的应用场景中，需要选择支持更广泛温度范围的LDO。

4. 电源噪声LDO的输出电压稳定性受外界电源噪声干扰的影响较大。因此，在选择LDO时，需要考虑其抑制电源噪声的能力。通常，LDO的数据手册会提供一些电源噪声抑制测试的数据和方法，可以用于参考。5. 稳压器面积LDO在应用中的面积大小也是需要考虑的因素。如若空间比较狭小，LDO可以选择封装较小的型号，而对于面积充足的应用，可选择功耗较大的LDO。

以上是选型LDO时的几个主要因素，当然，根据不同的应用产品还需要考虑其他因素，如成本、可靠性、工作寿命等。在选择LDO时，同时需要考虑多种因素，以确保选择最合适的LDO，保证产品的性能和稳定性。

线性稳压器及LDO ST LM317T

产品分类	线性稳压器/LDO
系列	-
工作温度	0℃~+125℃
安装类型	DIP

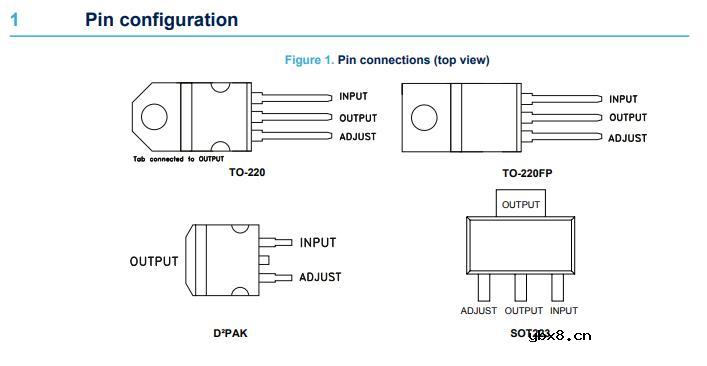

封装/外壳	TO220
特性	过流,超温
输出电压	1.2V
长x宽/尺寸	10.40 x 4.60mm
输出配置	Positive
输出类型	Adjustable
输出电流	1.5A
高度	15.75mm
原始制造商	STMicroelectronics
电源抑制比(PSRR)	80dB~65dB
输入电压	40V
稳压器数量	1
