74HC273接口及74HC273输出数据

　　用锁存器扩展输出口

　　在简单接口中一般使用锁存器构成输出接口。常用的有8D锁存器74HC273、74HC373、74HC377等。

　　74HC273 是带清零端的8D锁存器。

　　

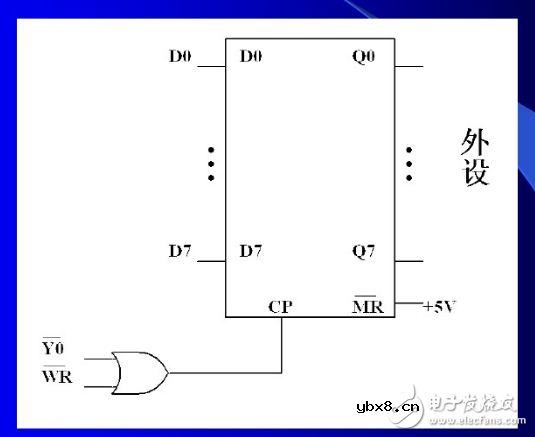

　　使用74H273构成简单输出接口。其中Y0为低电平有效的译码输出。

　　

　　74HC273输出数据及 74LS245读入数据

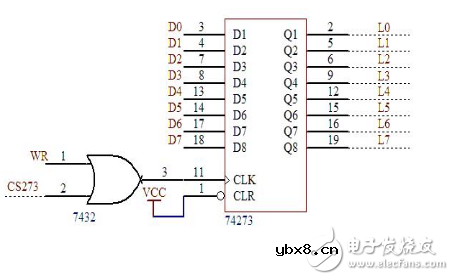

　　利用板上的 273 输出电路，从总线上输出 I/O 信号，控制八个 LED 灯的亮灭。编程实现 LED 灯从 L0 开始轮流点亮。

　　利用板上的 245 输入电路，用总线方式读入开关状态。

　　用74HC273扩展 I／O端口。方法是：通过片选信号和写信号将数据总线上的值锁存在 273 中， 同时在 273的输出端输出， 当数据总线上的值撤消以后， 由于 273 能够锁存信号， 所以 273 的输出端保持不变，直到下次有新的数据被锁存。在数据输出同时输出片选信号和写信号。
