磁簧开关符号_磁簧开关的作用

　　磁簧开关符号

　　按照磁簧开关老标准（GB/T5094-1985）时S或SQ，新标准（GB/T5094.2-2003）为B或（GB/T20939-2007）BG。

　　磁簧开关的作用

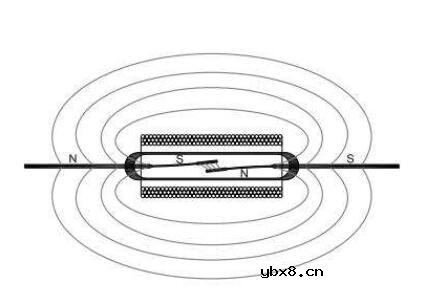

　　顾名思义，开关就是接通和断开电路用的，磁簧开关类似继电器，它有触点和线圈，线圈通电触点闭合接通电路，反之线圈失电，触点断开，电路断开。

　　磁簧开关是一项独特的技术，全密封的特性使得它可以在几乎所有环境下使用。磁簧开关的结构虽然简单但是其制作加工过程中却包含了多项工艺。这些年来，磁簧开关的尺寸已经由大约50毫米（2寸）发展到细如6毫米（0.24寸），这些小的尺寸的出现使它能应用到更多领域中，尤其满足了射频和快速时域的需求。

　　磁簧开关的性能如下：能够切换高达10，000伏能够切换高达5安培能够切换或者负载低至10nanoVolts（纳伏）而没有信号损失能够切换或者负载低至1femptoAmps（毫微微安）而没有信号损失能够切换或者负载高达6GigaHertz（十亿赫兹）而只有少量的信号损失触点间绝缘为10Ω接触电阻通常为50milliOhms（毫欧）（mΩ）在常开的情况下无需耗费任何能源或电力能够提供双稳态功能操作时间范围100μs至300μs能在从-55°C至200°C的极端的温度范围下使用能够于各种环境下操作。包括空气中，水中，真空中，油中，燃料中和含尘环境能够承受高达200Gs撞击力在高达30Gs（高斯）的磁感应强度下能承受50Hz至2000Hz的震荡使用寿命长，在5伏10毫安工作条件下，可以操作达十亿次
