在二进制数字通信系统中，每个码元或每个符号只能是“1”和“0”两个状态之一。若将每个码元可能取的状态增加到4、8、16…等等，就需用4、8、16…进制等信号。四状态用 3、2、1和0四种电平表示的四电平四进制信号。这里一个四进制符号代表两位二进制码组，其编码规则和二－四进制对应关系如表1所示。八状态用八电平表示。

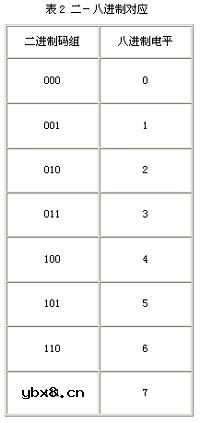

上图为二进制与多进制波形示意图 这里一个八进制符号代表三位二进制码组，其编码组，其编码规则如表2所示。四进制级差为E／3，八进制级差为E／7。显然，进制越高，级差越小，抗干扰能力越差。但是进制越高，每个符号所代表的信息量愈大。在信息论中对符号所载荷的信息量有严格定义。在二进制电平数字传输中，若数字序列里1和0的概率各占1／2，并且前后码元是相互独立的 ，序列中每个二进制码元所载荷的信息量就是1比特 ，而多进制电平数字传输中，每个符号所含的信息量有所增加，对于四电平的符号包含2bit信息量，八电平的符号包含3bit的信息量。从图3中可以看出四电平的四种状态，分别代表两个二进制组成的四种状态，即00，01，10和11。因此一个四进制符号包含2比特信息量。同样一个八进制符号代 表三个二进制符号，因此包含3比特信息量。
