测量寄生电容与寄生电感

电容器与电感器都不是理想器件。一个电容器会有一定量的串联电感（称为寄生电感）。寄生电感由电容器中的导体（特别是引线）产生。老式电容器，如20世纪60年代以前就开始使用的蜡纸介质电容器件中，串联电感很大。由于电感是与电容串联的，所以构成了一个串联谐振电路。

电容，电容器的简称，是电子设备中大量使用的电子元件之一，广泛应用于隔直、耦合、旁路、滤波、调谐回路、能量转换、控制电路等方面。

电容的寄生电感和寄生电阻主要是指它的引线和极板形成的电感和电阻，尤其是容量较大的电容更为明显。如果你解剖过电容器，会看到它的极板是用长达1米的金属薄膜卷曲而成的，其层状就像一个几十、甚至上百圈的线圈，这样，两条极板之间产生电容效应的同时，也产生了电感效应和电阻效应。因为，这种电感和电阻并不是制造电容的本意，而只是难以避免的附加效应，所以叫做寄生电容和寄生电阻。一旦电容被制作好，其寄生电容和寄生电阻的大小也就确定了。

测量寄生电容与寄生电感

图1为一个测量串联谐振频率的方案。跟踪发生器是一种特殊的扫描信号发生器，用来与频谱分析仪的扫频频率同步。它们经常与频谱分析仪一起使用来实现信号源响应法。

图1 测量电容器中的串联电感

串联谐振电路在谐振频率表现出低阻抗，而在其他频率表现出高阻抗。在图1中，电容接在信号线末端。频谱分析仪将在电容与串联电感发生谐振的频率处显示一个明显的尖锐凹陷。

串联电感的表达式为

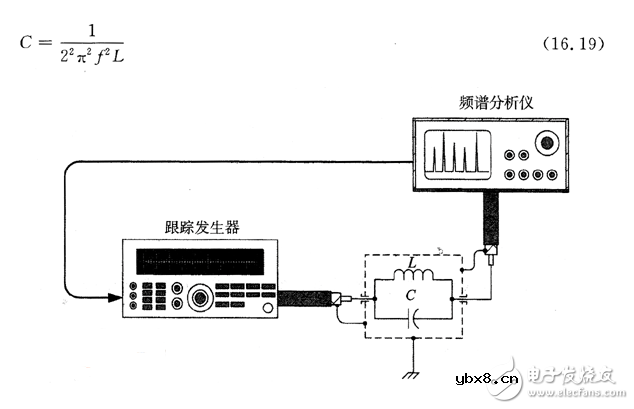

电感器也不是理想器件。邻近的绕线构成了许多小电容，而这些小电容相加起来可能形成相当大的电容值。图2为一种测量电感器的并联电容的方法。

由于电容是与电感是并联的，它们组成了一个并联谐振电路。该并联谐振电路的阻抗在谐振频率时很高，而在其他频率时很低。图2中电感器及并联电容是与信号线串联的，所以在谐振频率处会产生一个明显的凹陷。并联电容值表达式为



图2 测量电感器中的并联电容
