升压变压器的结构及工作原理

变压器是一种静态电气设备，用于在两个或多个电路之间以电形式传输能量。变压器的主要功能是将交流电从一种电压变为另一种电压。变压器没有任何移动部件，并根据磁感应原理工作。

变压器设计主要是为了升压，或者是降压，注意有两种类型，即升压和降压变压器。升压变压器的作用是升压，降压变压器的作用是降压。此外，变压器的额定值可以根据VA、KVA或MVA等要求进行设置。在本文中，主要介绍下升压变压器的相关内容。

什么是升压变压器？

通过保持电流稳定而不发生任何变化来提高输出电压的变压器被称为升压变压器，这种变压器主要用于输电和发电站的应用。升压变压器包括两个绕组，如初级绕组和次级绕组。与次级绕组相比，初级绕组的匝数更少。

升压变压器的构造图如下所示，它的结构可以使用铁芯和绕组来完成。

1、铁芯

变压器铁芯的设计可以使用高磁导率材料来完成。这种磁芯材料允许磁通量以较少的损耗流动。与附近的空气相比，磁芯材料具有高渗透性。所以这种磁芯材料会限制磁芯材料内的磁力线。因此，可以通过降低变压器损耗来提高变压器效率。

磁芯允许磁通量流过它们，并且它们还会由于磁滞而导致磁芯损耗，如涡流损耗。因此，选择磁滞和低活性材料来制造类似于铁氧体或硅钢的磁芯。为了将涡流损耗保持在最低水平，可以对变压器铁芯进行叠层，从而防止铁芯发热。当铁芯被加热时，会有一些电能损失，变压器效率会降低。

2、绕组

升压变压器中的绕组将有助于传输绕在变压器上的电流。这些绕组主要用于使变压器冷却并抵抗测试和运行条件。初级绕组侧的导线密度较粗，但匝数较少。同样，次级绕组的导线密度很细，但匝数很大。与次级绕组相比，可以像初级绕组承载较小的电源电压那样进行设计。

变压器中使用的绕组材料是铝和铜。与铜相比，铝的成本较低，但通过使用铜材料，可以延长变压器的使用寿命。变压器有EE型和EI型等不同类型的叠片可以减少涡流。

工作原理

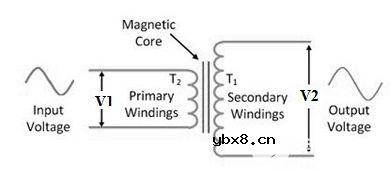

升压变压器符号表示如下所示。在下图中，输入和输出电压分别用V1和V2表示。变压器绕组的匝数为T1和T2。这里输入绕组是初级，而输出是次级。

与输入电压相比，输出电压较高，因为初级线圈的匝数小于次级线圈。一旦交流电在变压器中流动，则电流将沿一个方向流动，停止并改变方向以沿另一个方向流动。

电流将在绕组区域产生磁场。一旦电流改变方向，磁极的方向就会改变。

电压通过磁场感应到绕组中。同样，一旦次级线圈位于移动磁场中，就会在次级线圈内感应出电压，这称为互感。因此，初级绕组中的交流电会产生移动磁场，从而在次级绕组中感应出电压。

每个线圈的匝数与电压之间的主要关系可以使用这个升压变压器公式给出，具体如下：

V2/V1=T2/T1

其中“V2”是次级线圈中的电压、'V1'是初级线圈的电压、'T2'打开次级线圈、'T1' 打开初级线圈。

性能参数

在选择升压变压器时，需要考虑不同的因素，其中主要包括以下性能参数：

变压器效率

相数

变压器评级

冷却介质

绕组材料

优缺点

升压变压器的优点包括以下几点内容：

适用于住宅和商业场所

功率变送器

易于维护

效率高

可以连续工作

快速开始运行

升压变压器的缺点包括以下几点内容：

需要一个冷却系统

适用于交流电

尺寸很庞大

主要应用

升压变压器的主要应用包括以下几点内容：

适用于逆变器和稳压器等电子设备，以稳定电压从低到高。

用于分配电力。

用于改变交流发电机产生的输电线路中的高压。

用于使电动机、X光机、微波炉等运转操作。

用于升压电气和电子设备。

总结

简单来说，升压变压器的作用是提高电压并降低电流强度。在升压变压器中，与初级绕组相比，次级绕组内的线圈数量高。因此，与次级线圈相比，初级线圈中的导线强度更高。在传输和发电系统中，这些变压器是必不可少的，因为它们从发电站将电力传输到很远的地区。
