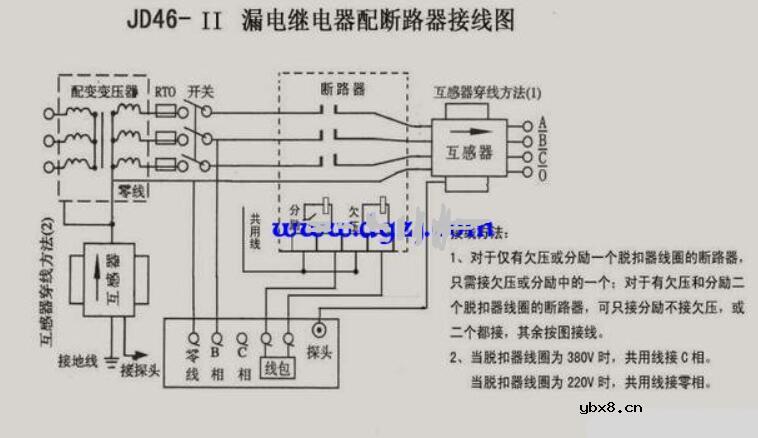

漏电继电器接线图

　　漏电继电器接线图

　　漏电继电器接线说明如下：

　　1、1-----2接线端子 接零和相线。

　　2、3-----4接线端子接380V电源用于接触器吸合线圈。控制接触器通断。 

　　1---2接线端子漏电继电器电源输入

　　3---4接线端子 是长开触点 得电闭合  失电断开。

　　漏电脉冲继电器接法图解

　　漏电脉冲继电器的别名叫“剩余电流控制盒”。国内生产它有许多厂家，但其工作原理都是一样的。它有220V或380V两种输入工作电源，有一路直流无声运行或AC380V的输出，有一组零序互感器采样输入，用导线将漏电电流传递给控制盒。控制盒内集成电路组成，可以设定50~500mA剩余电流值来控制跳闸线圈。包括跳闸延迟时间，自动重合闸时间与合闸次数。它为数显和轻型微动开关来输入各种参数。还具有远程故障报警及通信功能。

　　DW15怎样与漏电脉冲继电器连接的电路图。
