汽车继电器的接线方法

随着人们生活水平的提高，私家车也越来越多，汽车爱好者越来越多。汽车爱好车友们对汽车出现的问题总喜欢自己先研究，例如安装问题。有时候汽车继电器坏了，我们要安装新的，此时很多车友却无从下手。主要原因是因为大多数车友都不知道汽车继电器的接线方法和原理图。下面就告诉大家汽车继电器的接线方法和原理图。

很多车友在车上需要安装大功率的电器，譬如雾灯，一个灯泡就是50W，2个也100W了，在譬如一个车友要加装超大功率的警报器，竟然俩200W的喇叭，估计耗电怎么着也要100多瓦，等等很多，这样就必须加继电器了，他的作用就是用很小的电流来控制大电流， 

你要是不加，可能也会正常工作，但是对车的控制电器是个很大的考验， 

今天就俩车友问我这个问题，觉得很有必要详细的给大伙解释一下，这样就是不懂电器的车友也可以照葫芦画瓢，（电器改装有风险，需谨慎） 先来实物图 

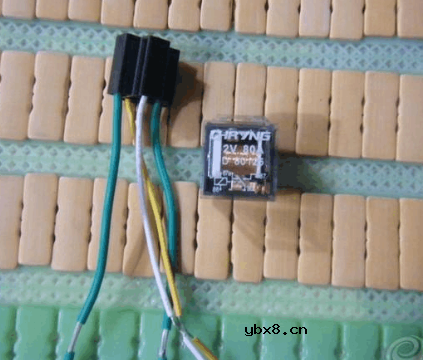

这就是通用型继电器和继电器座，购买不到座的话可以焊接在继电器引脚上，继电器铜线圈的好的10元到15， 那个座5元左右， 

很好购买，去任何一个汽车配件说要五插继电器就行了（中国之大，方言众多，或许不一个叫法） 

关于线径：85和86那个随意多大的线径都可，30脚和87脚的就需要看你的电器功率来选取了，最少不能小于2平方的

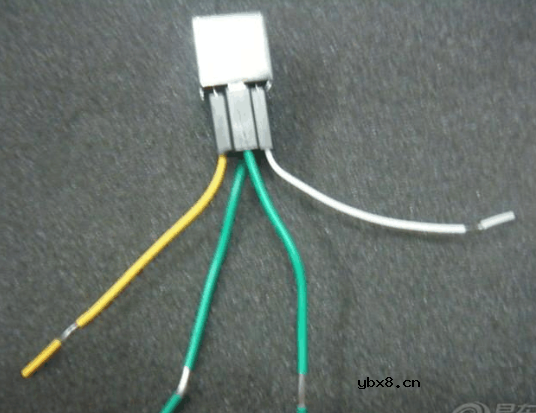

和继电器插接在一起

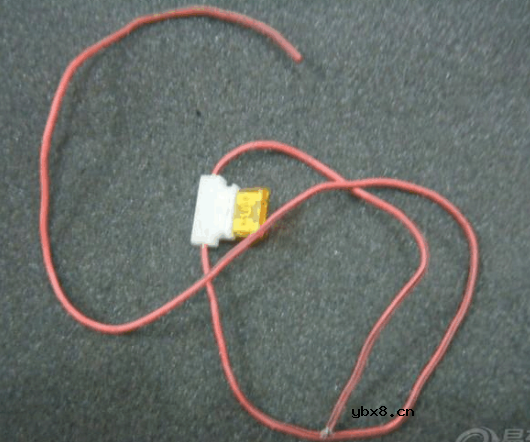

这是保险丝，这个是必须的，绝对不能少的！！！！切记 

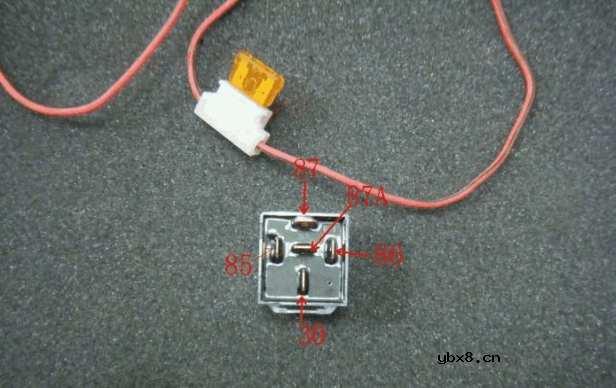

继电器上面的标号，他都是印刷在上面的，仔细看你会看到

85和86是继电器线圈，可以随便接 

30电源输入端，87常开触点，他的作用就是继电器有电，就会接通，也就是一般咱们用到的 

87A常闭触点，一般的不常用，他的作用就是继电器线圈通电，而断开，

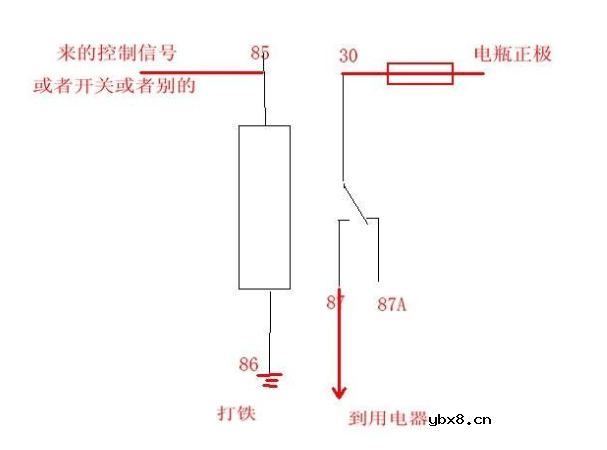

知道上面那些了，那就可以来个接线图了，很简单，一看就会明白，这里说明一下，保险丝的选取一般的100w10a到15a，不过很多电器尤其是音频电器的标注不是实际功率的，譬如那个车友的警报器号称400W实际输入最多也就是100多瓦

控制来自于你的需要，譬如一个车友想开大灯雾灯亮，那么控制就接在大灯开灯有电的那根线上，譬如你想开小灯雾灯就亮，那么就接在小灯线上 

那个想控制警报器的车友他的要求是开电锁警报器的电，关闭断电，那么控制端就可以接在点烟器上，最简单的办法就是直接压接在点烟器保险丝上，这是我推荐的解法，那个保险丝很好找，就在驾驶室内那组保险的最上面最里面那个就是 

汽车继电器的接线方法

汽车继电器有四脚继电器和五脚继电器，我们先讲四脚继电器。先把汽车继电器的4个引脚找出哪2个是线圈，哪2个是触点按图接接就行了。2个引脚之间是绝缘的就是常开触点3和4。另2个引脚就是线圈1和2。当开关打下继电器1、2端的电磁线圈將3端与4端結合。

汽车四脚继电器分85 / 86/ 87 /（30A/87A）的4条线。85/86这两条是喇叭控制线，85接控制线的正极，86搭铁喇叭的另一个接线柱，不分正负极。87接电瓶正极，30A/87A接需要控制的电器的正极线。

汽车五脚继电器其中两脚是线圈电源，另三脚是常开、常闭点。一般继电器上有触电示意图，也可用万用表检测出来。一般来说，三支脚的那一边中间是输出触点的公共端子，另外两个引脚是线圈。两只脚的一端是输出的常开和常闭触点，和公共端子通的是常开，和公共端子不通的常闭。五脚可以同时断开原来的线路并接通其他线路。根据各自需求，五脚能代替四脚使用。
