上海雷卯推出两款USB快充接口专用ESD二极管

生活中使用USB TypeC快充接口越来多，但同时也有个问题，因为充电接口可能是24V ,或者18V 等等,而接口中电源脚的旁边是差分数据线或通信线，这些数据线容易被耦合成24V或18V,这样会导致数据线后端芯片损坏失效。

参看上图，VBUS 管脚旁边是数据差分线RX TX,或者通信线SUB,CC，因为这些线是并排从接口输出，所以很容易耦合得到VBUS的电压。

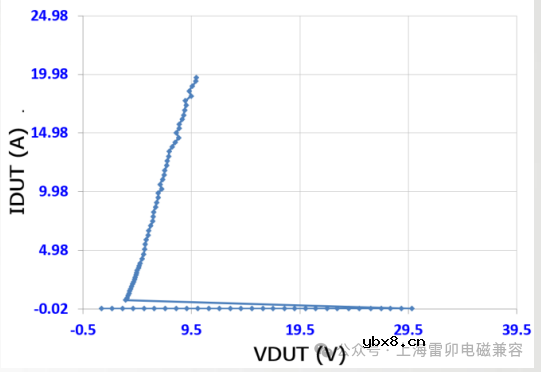

针对这种情况上海雷卯推出两款电压回扫到低VC 的ESD二极管。，型号参数如下。

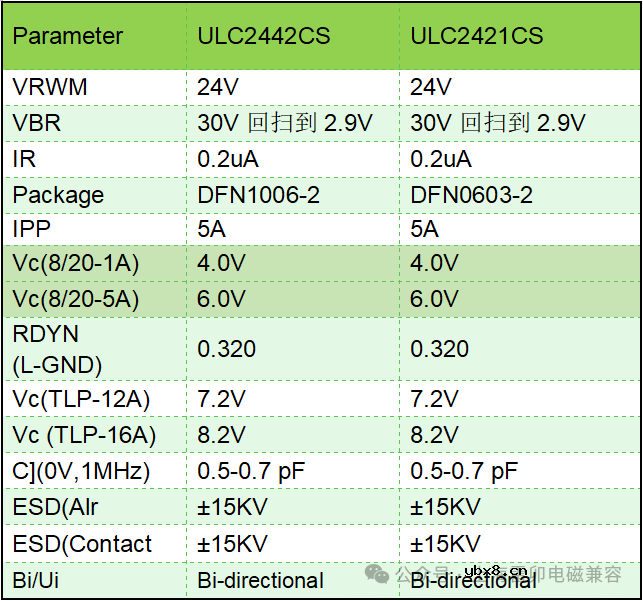

ULC2442CS和ULC2421CS ，一个封装是DFN1006，一个封装是DFN0603，VRWM 为24V，,钳位电压VC 在4-6V 之间。

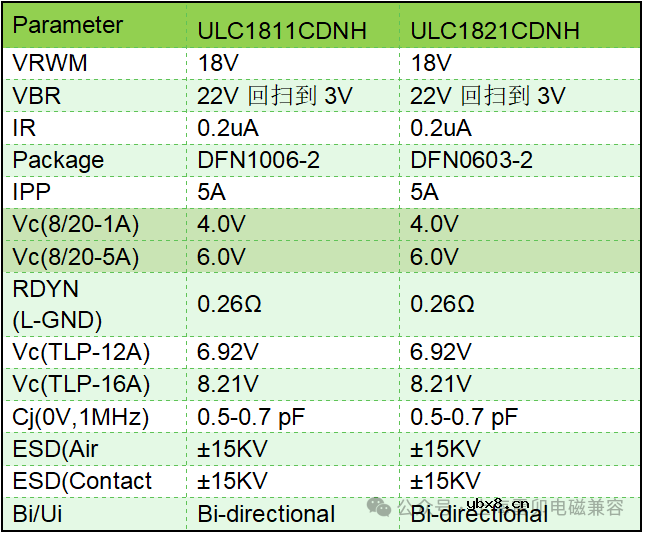

ULC1811CDNH, ULC1821CDNH是封装为 DFN1006和DFN0603的18V ESD二极管， 钳位电压为4-6V

ULC2442CS，ULC2421CS ，ULC1811CDNH, ULC1821CDNH封装小， 低结容(0.5PF-0.7PF ),低动态电阻，适合用于差分线及通信线，不影响高速信号传输质量。当有高压耦合到此差分线后会钳位到适合信号传输的电压，不会损坏后级芯片。
