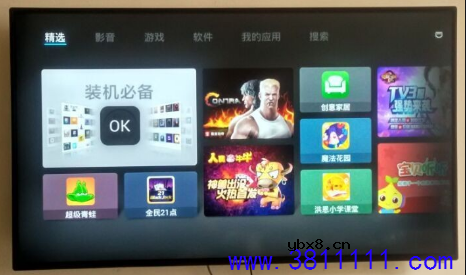

一台长虹50J2S 型电视机，开机后背光亮一下后熄灭，如此反复。 分析检修：测BL-ON信号为3.3V，BL-AD]信号为0V。给BL-ADJ端强制加上3.3V电压，故障依旧，说明故障部位在背光驱动电路或背光源中。该机电源组件插座CON2中有两个LED+端，说明屏内有两组LED灯串。将CON2中两个LED-端短接在一起后开机，背光亮，但屏幕下半部分光栅偏暗，此时测得LED+端电压为138V，正常，说明故障系-组灯串异常导致背光电路保护所致。 拆屏检查，发现一-组灯串中有一颗LED灯珠开路。因笔者手头没有同规格LED灯珠，于是换上一只贴片封装的4148型二极管，装机试验，故障排除。
|
相关热词：#液晶维修
