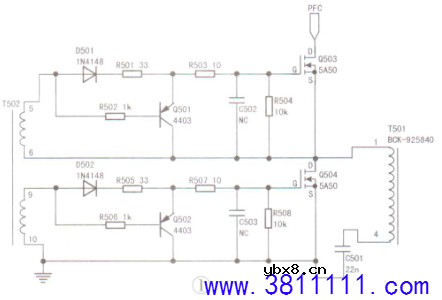

一台长虹LED50C2080i型电视机，开机后声音正常，画面亮度暗。 分析检修；根据故障现象分析，怀疑是电源板（型号是HSL35D-2MC 400）背光驱动电路有问题。通电，测得电源板.上的背光驱动输出电压只有80V，正常值约为126.2V。检查LED背光驱动电路，如图1所示，发现耦合电容C501鼓包。C501与功率管Q503、Q504及变压器T501初级绕组组成谐振回路，如果C501容量变小，将导致变压器中产生的脉冲电流减小，从而出现LED驱动电压降低的故障。更换C501后试机，故障排除。
|
相关热词：#液晶维修
