几张图诠释带星三角启动的正反转电路图

图1

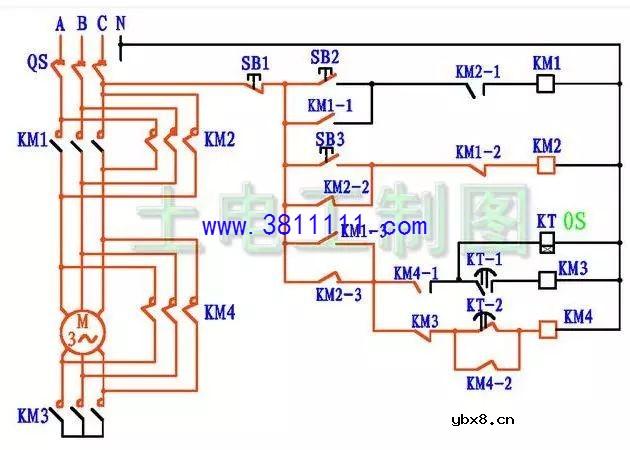

图1，是带星三角启动的正反转电路，也就是说，电机正转时星三角降压启动，反转时也会星三角降压启动。如图，主回路和控制回路都是上半部分为正反转电路，下半部分为星三角启动电路。KM1、KM2为电机的正反转接触器，KM3为星形连接接触器，KM4为角形连接接触器。KT为通电延时型时间继电器，下面就分析它的工作原理。

图2

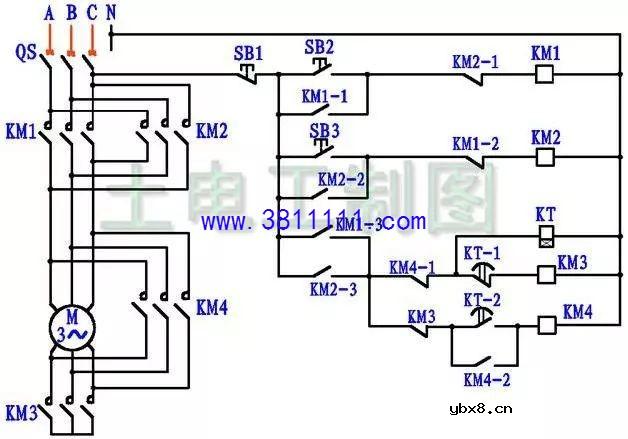

图2，合上断路器QS，图中红色为带电部分。

图3

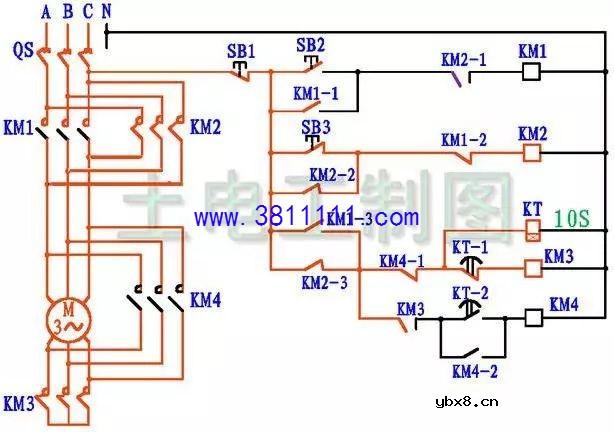

图3，首先正转启动电机，按下正转启动按钮SB2，KM1线圈得电，KM1-1闭合，自保。KM1-3常开点同样闭合，启动下半部分的星三角转换电路，KM3吸合，这时，KM1和KM3将电机接成正转星形连接启动。同时，时间继电器KT线圈得电，开始延时，比如设定延时时间10秒。

图4

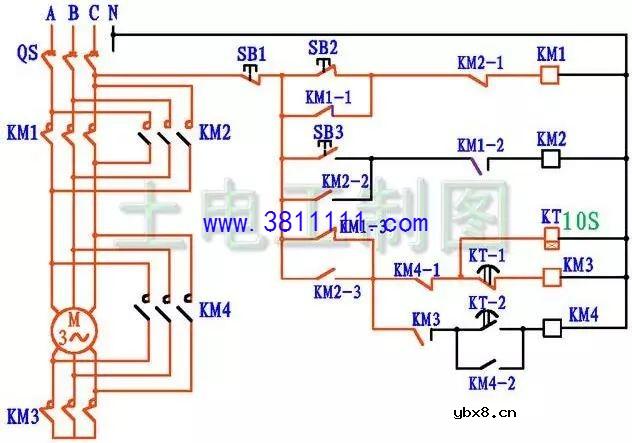

图4，延时10秒以后，KT-1断开，KM3释放，KM3常闭辅助触点恢复闭合，同时，KT-2闭合，使KM4线圈得电吸合，KM4-2闭合自保。同时KM4-1断开，使时间继电器KT线圈断电复位。这时，转换成KM1和KM4将电机接车正转角形运行。想学电工不知道如何入手，可以先观看系列教学视频《土电工手把手带你电工入门》，点击下面链接直接进入。

图5

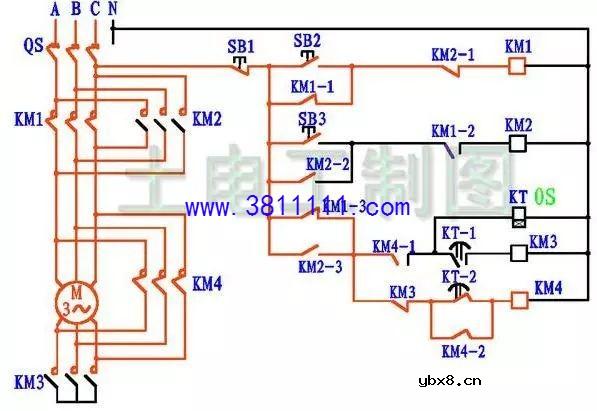

图5，下面演示电机反转。如图，按下反转启动按钮SB3，KM2得电吸合，KM2-2闭合自保。KM2-3同样闭合，启动下半部分的星角转换电路。和正转一样，KM3和KT首先吸合，KM2和KM3将电机接成反转星形连接启动。

图6

图6，延时10以后，KM3释放，转为KM4吸合，这时，KM2和KM4将电机接成反转角形运行。
