旋转开关

1.旋转开关的结构
旋转开关又称为波段开关或旋转式波段开关，主要用在收音机、收录机、电视机及各种仪器仪表中。旋转开关的结构如图9-15 所示，它由绝缘基片、跳步定位机构、旋转轴、开关动片、定片以及其他固定件组成。旋转开关的绝缘基片常用高频陶瓷、环氧玻璃布胶板制成。高频陶瓷基片制作的旋转开关适用于高频和超高频电路，而用环氧玻璃布胶板制作的旋转开关适用于高频和一般电路。开关动片由哪接在轴上的绝缘体上的金属片制成，它能随开关旋转轴一起转动。固定在绝缘基体上不动的接触片叫做定片，定片可根据需要做成各种不同的数目，其中始终和开关动片相连的定片叫做"刀"，"刀"的多少代表开关的极数，一般用D 表示;其他的定片称为"位"或者"掷",用W表示。

旋转开关上有多少个"刀" (极数) ，开关就可以同时接通电路中多少个点;有多少个"掷" (位数) ，开关就可以切换电路几次，因此开关上的动片数目和位数，便确定了旋转开关的规格及用途。图9-16 示出了不同规格的开关组件结构，其中( a) 是一刀十一掷， (b) 是二刀五掷， (c) 是三刀三掷， (d) 是四刀二掷。为了使旋转开关有更多的功能，在一个旋转开关上可装上多层的开关组件，组成多层式旋转开关，当旋转转轴时它们会同步地进行开关动作。

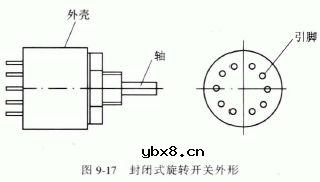

旋转开关在结构上除了如图9-15 所示的敞开式结构外，还有封闭式结构，它的外形如图9-17 所示。

2. 旋转开关的主要特性

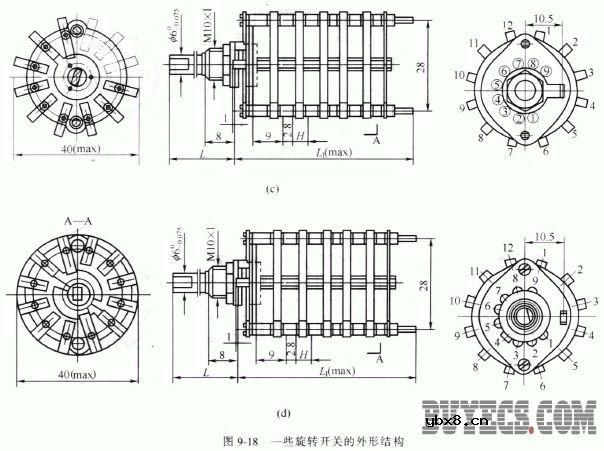

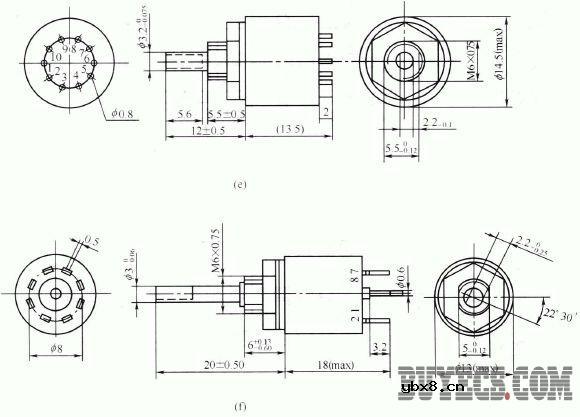

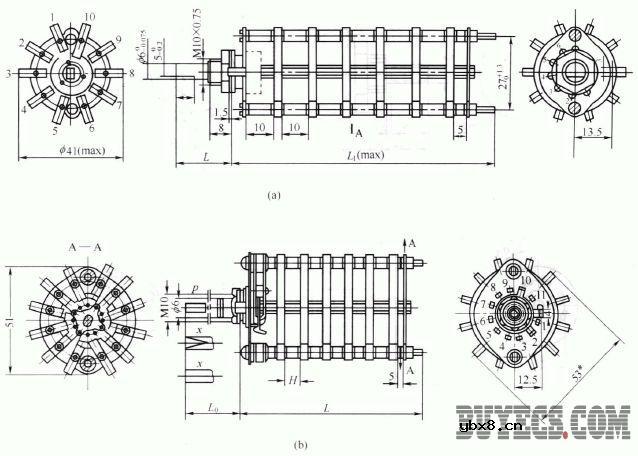

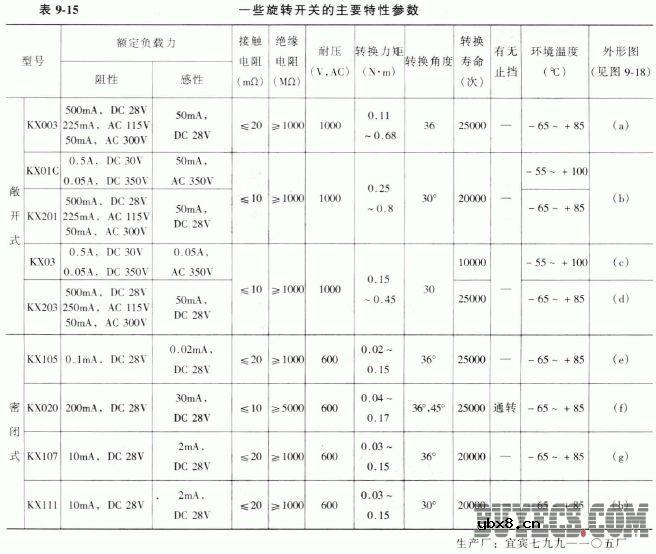

表9-15 列出了一些旋转开关的主要特性参数，它们的外形结构如图9-18 所示。
