家电维修网手把手教你画三相异步电动机控制电路图

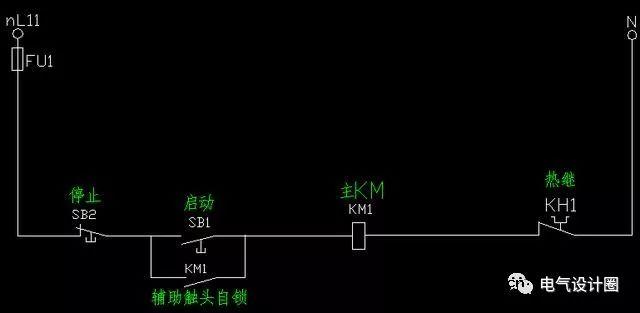

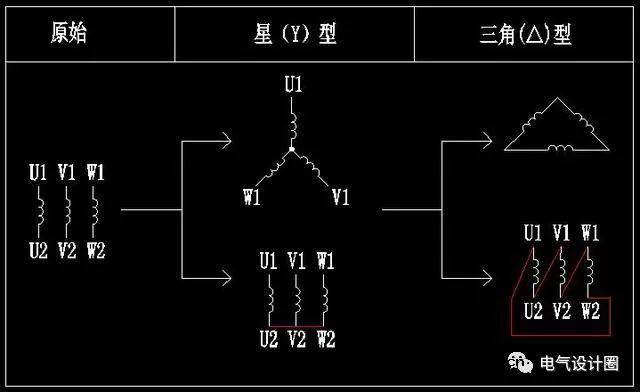

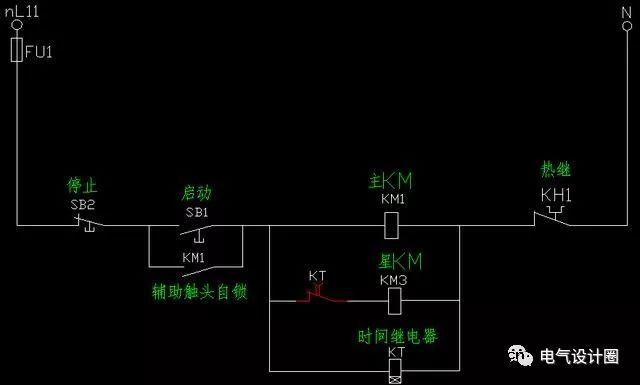

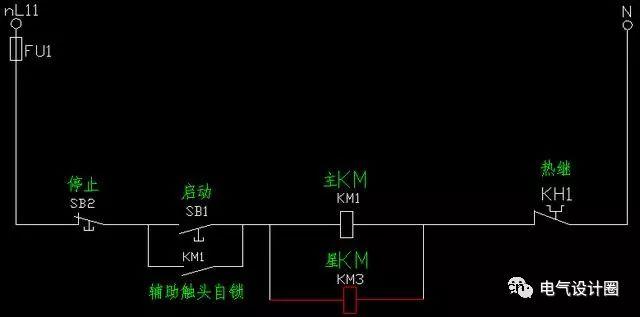

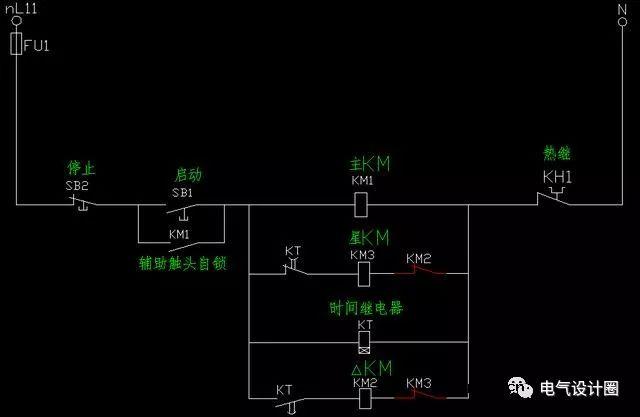

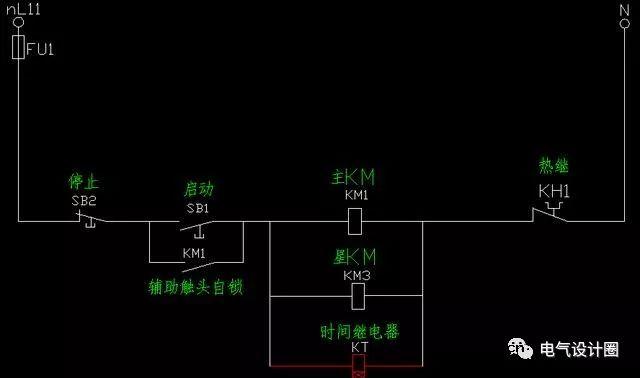

（4）时间继电器时间到了，我不要星型接法运行了，就在星型接触器这一回路加一个时间继电器的常闭触点，时间继电器动作了就把它断开。

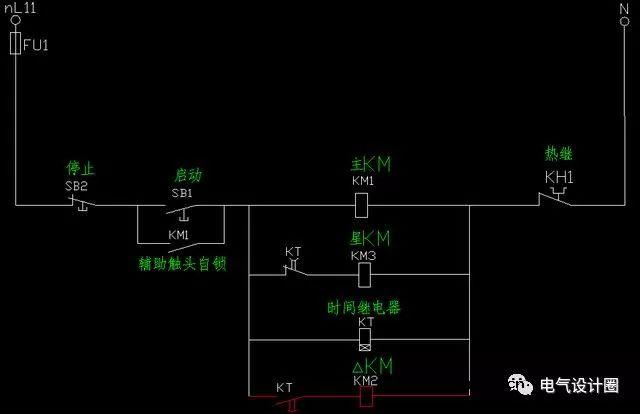

（5）时间继电器断开了星型运行接法，继续下一步就是△型接法了，所以用时间继电器的常开触点，动作的时候接通△KM

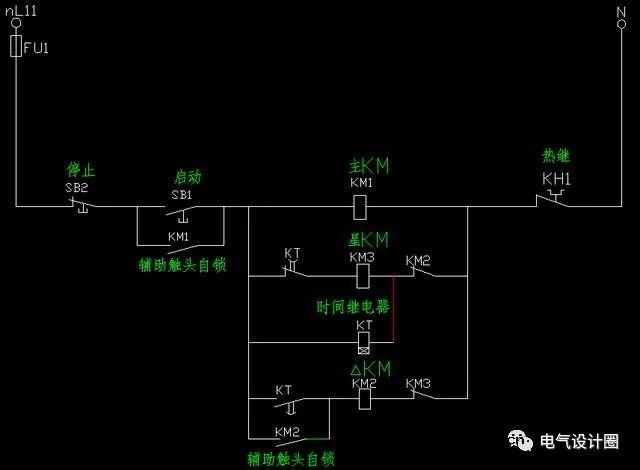

（6）emmmm，你想想，如果时间继电器有故障，断不开KM3，就接通KM2， 这样就会发生短路了。

所以在这两路中串接一个常闭点，让他们不能同时闭合，两个只能留一个，一山不能容二虎，否则会打架，短路！

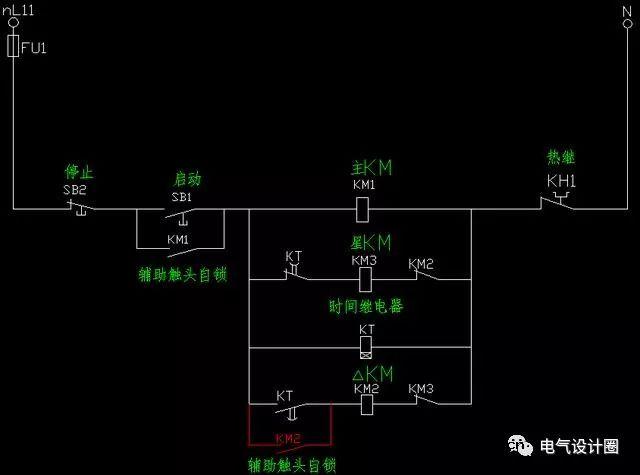

（7）因为最终是△型运行，△KM接通，这样子的话，时间继电器要一直接通才能保持△KM线圈不断电，所以我让它自锁，让它自己保持。

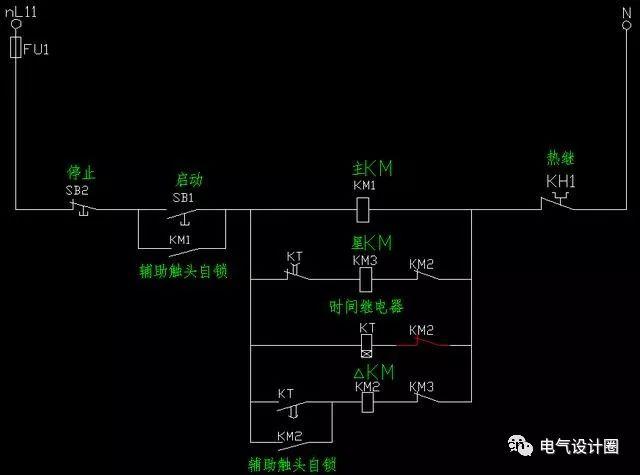

（8）时间继电器完成了它的使命，也就功成身退了，待△KM完全运行了，它就可以歇歇了。所以在时间继电器回路串接△KM的常闭触点，△KM通电动作后切断时间继电器~

（9）然后你会发现有两个KM2，都是运行时切断，然后就可以省略掉一个~~

完成~
